KWALIFIKACJA TWO4 - CZERWIEC 2021



PYTANIE NR 11.

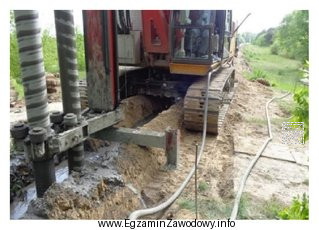

Na ilustracji przedstawiono urządzenie przeznaczone do
Ilustracja przedstawia maszynę budowlaną, prawdopodobnie wiertnicę, używaną do wykonywania iniekcji mieszanki betonowej, co
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Urządzenie na ilustracji ma maszt z pionowymi świdrami/mieszadłami, węże przesyłowe oraz widoczny wypływ szarej mieszanki.
To typowe cechy maszyn DSM/iniekcyjnych, które tłoczą spoiwo (mieszankę cementowo-betonową) do gruntu i mieszają je z podłożem, tworząc kolumny grunto-betonu. Nie służy do kopania, wyrównywania betonu ani ubijania gruntu.

Pełne wyjaśnienie:

Ilustracja przedstawia ciężką maszynę na podwoziu gąsienicowym z wysokim masztem prowadzącym oraz zespołem pionowych wałów zakończonych świdrami lub mieszadłami zagłębionymi w gruncie. Kluczowym sygnałem jest też obecność węży przesyłowych oraz wypływ szarej, płynnej mieszanki w strefie pracy narzędzia.

Taki zestaw cech jest charakterystyczny dla technologii Deep Soil Mixing (DSM) oraz szerzej dla robót iniekcyjnych/wzmacniających, gdzie materiał wiążący jest aktywnie wtłaczany pod ciśnieniem do gruntu (przez przewody, często wewnątrz wałów), a następnie mechanicznie mieszany z gruntem rodzimym. Efektem są kolumny lub ściany z grunto-betonu (mieszaniny gruntu i spoiwa), które wzmacniają i/lub uszczelniają podłoże. Dlatego poprawna jest odpowiedź: wykonywania iniekcji mieszanki betonowej.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • Wykonywania wykopów – koparki mają typowe narzędzia urabiające (np. łyżkę) i nie wymagają układu węży do tłoczenia spoiwa; tutaj widać narzędzia do wiercenia/mieszania i oznaki pracy z zaczynem/mieszanką.
  • Wyrównywania mieszanki betonowej – wyrównywanie dotyczy zwykle prac powierzchniowych (listwy, zacieraczki, rozkładarki). Na ilustracji narzędzie pracuje w gruncie, a nie na płycie betonowej.
  • Zagęszczania gruntu – zagęszczarki (płytowe, walce, ubijaki) oddziałują dynamicznie na powierzchnię. W DSM mechanizm wzmocnienia wynika z wprowadzenia spoiwa i wymieszania w głąb, a nie z ubijania.

Wskazówka egzaminacyjna: jeśli na zdjęciu oprócz masztu i świdrów widać przewody/węże oraz "szlam" lub wypływ mieszanki, najczęściej jest to technologia iniekcyjna (DSM/jet grouting) związana z uszczelnianiem lub wzmacnianiem podłoża w robotach hydrotechnicznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest technologia DSM w geotechnice?
DSM (Deep Soil Mixing) to metoda wzmacniania i/lub uszczelniania podłoża przez mechaniczne mieszanie gruntu z zaczynem cementowym lub innym spoiwem mineralnym. Maszyna wprowadza świdry/mieszadła w głąb i jednocześnie tłoczy spoiwo, tworząc kolumny lub ściany z grunto-betonu.
Jak rozpoznać na zdjęciu maszynę do iniekcji gruntu (DSM)?
Najczęściej widać podwozie gąsienicowe, wysoki maszt oraz pionowe świdry/mieszadła pracujące w gruncie. Dodatkową wskazówką są węże przesyłowe i wypływ szarej mieszanki (zaczynu/szlamu) w miejscu pracy narzędzia, co sugeruje tłoczenie spoiwa pod ciśnieniem.
Dlaczego DSM to nie to samo co zwykłe wiercenie otworów?
W zwykłym wierceniu celem jest wykonanie otworu, a grunt jest głównie usuwany lub przemieszczany. W DSM kluczowe jest jednoczesne tłoczenie spoiwa oraz mieszanie go z gruntem rodzimym, tak aby powstał element konstrukcyjny z grunto-betonu wzmacniający lub uszczelniający podłoże.
Jakie są typowe zastosowania iniekcji gruntowej w hydrotechnice?
W hydrotechnice iniekcje i DSM stosuje się m.in. do wykonywania przesłon przeciwfiltracyjnych (ograniczenie filtracji), wzmacniania podłoża pod jazy i umocnienia, stabilizacji skarp oraz ograniczania przesiąków i nierównomiernych osiadań. To prace ważne dla bezpieczeństwa budowli wodnych.
Co oznacza wypływ szarej mieszanki przy świdrach na zdjęciu?
Wypływ szarej, płynnej substancji w strefie roboczej zwykle wskazuje na obecność zaczynu cementowego lub mieszanki spoiwa, które jest tłoczone do gruntu i mieszane z podłożem. Taki "szlam" jest typowym efektem ubocznym procesu iniekcyjnego/mieszania i pomaga odróżnić DSM od kopania czy zagęszczania.
Czy zagęszczarka może wyglądać jak maszyna DSM?
Raczej nie. Zagęszczarki (walce, płyty wibracyjne, ubijaki) oddziałują na powierzchnię i nie mają zwykle wysokiego masztu ani świdrów pracujących w gruncie. DSM to maszyna wiertniczo-mieszająca z instalacją tłoczenia spoiwa (węże, pompy), więc jej budowa i cel pracy są inne.
Jakie elementy maszyny DSM są kluczowe dla procesu iniekcji?
Najważniejsze są: maszt prowadzący, wały ze świdrami/mieszadłami oraz układ tłoczenia spoiwa (pompa + węże + przewody doprowadzające mieszankę do narzędzia). To połączenie umożliwia jednoczesne zagłębianie narzędzia, podawanie spoiwa i mieszanie z gruntem.
Dlaczego w pytaniach egzaminacyjnych myli się DSM z koparką?
Obie maszyny bywają na gąsienicach i pracują na budowie, więc działa uproszczone skojarzenie "gąsienice = kopanie". W DSM brakuje jednak typowej łyżki, a dominują maszt i świdry oraz osprzęt do tłoczenia mieszanki. Warto szukać na zdjęciu węży i oznak iniekcji.
Jakie są najczęstsze błędy przy wyborze odpowiedzi w zadaniach ze zdjęciem maszyny?
Typowe błędy to: skupienie się tylko na jednym detalu (np. "świder") bez analizy węży i wypływu mieszanki, automatyczne utożsamienie maszyny z koparką oraz mylenie wzmocnienia przez zagęszczanie z wzmocnieniem przez dodanie spoiwa. Pomaga analiza: narzędzie + medium (czy jest mieszanka?).
Jak przygotować się do rozpoznawania maszyn DSM i iniekcyjnych na egzaminie?
Ćwicz na zdjęciach: porównuj DSM, wiertnice palowe, koparki i zagęszczarki. Zapisz cechy wyróżniające DSM: wysoki maszt, kilka wałów/świdrów, węże przesyłowe, wypływ szarej mieszanki. Ucz się też celów robót: przesłony przeciwfiltracyjne, wzmocnienie podłoża, uszczelnienia.
info

Około 49% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Nie służy do kopania, wyrównywania betonu ani ubijania gruntu."

Źródła:

  • EN 14679: Execution of special geotechnical works — Deep mixing (norma europejska; zakres: wykonawstwo robót DSM)
  • EN 12716: Execution of special geotechnical works — Jet grouting (norma europejska; zakres: wykonawstwo robót iniekcyjnych jet grouting)

Materiały:

  • Podręczniki i skrypty z geotechniki: metody wzmacniania i uszczelniania gruntu
  • Materiały szkoleniowe producentów/wykonawców robót specjalnych (DSM, jet grouting) – opisy maszyn i procesów
  • Normy/wytyczne dotyczące wykonawstwa robót geotechnicznych specjalnych (deep mixing, jet grouting)
