Wiadukt jest obiektem inżynierskim prowadzącym drogę (lub inną trasę komunikacyjną) nad przeszkodą, np. inną drogą, linią kolejową czy doliną. W tego typu zadaniach kluczowe jest rozpoznanie ustroju nośnego, czyli tej części konstrukcji, która przenosi obciążenia z pomostu na podpory.

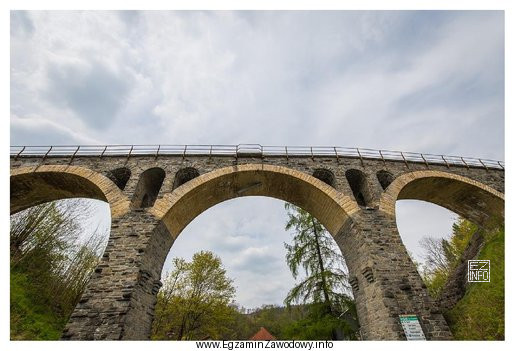

Odpowiedź "łukowy" jest właściwa wtedy, gdy na ilustracji widać charakterystyczny łuk (jeden lub kilka), który stanowi główny element nośny przęsła. Łuk pracuje głównie na ściskanie i przekazuje siły na przyczółki lub filary. Pomost może znajdować się nad łukiem albo być z nim połączony w inny sposób, ale rozstrzygające jest to, że zasadniczy element nośny ma kształt łuku.
Dlaczego pozostałe odpowiedzi nie pasują:
- "belkowy" dotyczy ustrojów, w których przęsło stanowią dźwigary/belki o przebiegu prostym (zwykle zginane). Brak dominującego łuku nośnego wskazuje na inną konstrukcję niż łukowa.
- "ramownicowy" odnosi się do ustroju ramowego, w którym belka/rygiel i podpory tworzą ramę przenoszącą momenty (sztywne węzły). Z zewnątrz typowa rama nie daje efektu "łuku" – dominuje układ prostoliniowy.
- "kratownicowy" rozpoznaje się po pasach i krzyżulcach tworzących trójkątne pola kratownicy. Jeśli na obiekcie nie ma charakterystycznej "kraty" z prętów, nie jest to ustrój kratownicowy.
Wskazówka egzaminacyjna: najpierw ustal, czy element nośny jest krzywoliniowy (łuk), czy prostoliniowy (belka/rama) oraz czy widać siatkę prętów typową dla kratownicy. To szybka metoda eliminowania mylących odpowiedzi.
