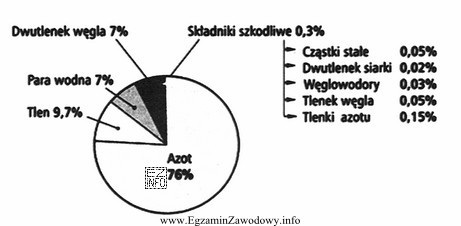

W pytaniu kluczowe jest rozróżnienie dwóch rzeczy: "składu spalin" (czyli całości mieszaniny gazów wylotowych) oraz "składników szkodliwych" (czyli zwykle tylko tej części, która jest uznawana za emisję problematyczną, np. CO, HC, NOx, cząstki stałe). Jeżeli na ilustracji widoczny jest wykres przedstawiający udział głównych składników spalin (najczęściej: azot, para wodna, dwutlenek węgla, tlen oraz niewielkie domieszki), to opis powinien dotyczyć "składu spalin", a nie wyłącznie "składników szkodliwych".
Rozróżnienie silnika ZS i silnika ZI wynika z przebiegu spalania. Silniki ZS zwykle pracują z dużym nadmiarem powietrza (mieszanka uboga w paliwo), dlatego w spalinach częściej spotyka się wyższy udział tlenu niż w typowych warunkach pracy silnika ZI. Z kolei w silniku ZI, szczególnie przy pracy blisko stechiometrii, udziały O2 i CO2 w spalinach mają inny charakter. Wykres składu spalin może też pośrednio sugerować typ silnika przez obecność/udział tlenu oraz sposób prezentacji składników.
Dlaczego pozostałe odpowiedzi są niepoprawne w tej konstrukcji pytania?
- "składników szkodliwych silnika ZI." – zawęża temat do zanieczyszczeń, a nie całych spalin, oraz wskazuje inny typ silnika.
- "składników szkodliwych silnika ZS." – mimo poprawnego typu silnika nadal myli "skład spalin" z "zanieczyszczeniami" (to nie to samo pojęcie na wykresach).
- "spalin silnika ZI." – zachowuje właściwy zakres ("spaliny"), ale wskazuje niewłaściwy typ silnika względem tego, co ma przedstawiać wykres.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy wykres pokazuje pełny skład (główne gazy) czy tylko emisję szkodliwą (CO/HC/NOx/PM). To najczęstsze źródło pomyłek.
