Generator synchroniczny do wytworzenia napięcia w uzwojeniu stojana potrzebuje pola magnetycznego wirnika. Pole to powstaje dzięki prądowi stałemu płynącemu w uzwojeniu wirnika. Źródłem tego prądu jest wzbudnica (lub równoważny układ wzbudzenia), a kluczową sprawą eksploatacyjną jest sposób, w jaki prąd wzbudzenia jest doprowadzony do wirnika.

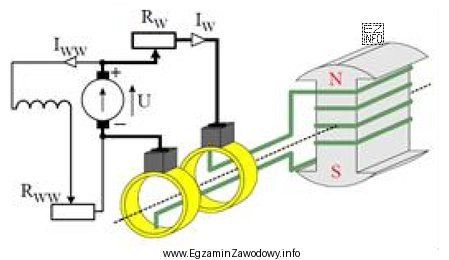

Odpowiedź "sposób przyłączenia wzbudnicy do wirnika generatora" pasuje do ilustracji przedstawiającej tor wzbudzenia: pokazuje ona połączenia elektryczne prowadzące do uzwojenia wirnika (bez względu na to, czy realizowane są przez elementy szczotkowe i pierścienie, czy w innej konfiguracji stosowanej w danym rozwiązaniu).
Dlaczego pozostałe odpowiedzi nie pasują do takiej ilustracji?
- "układ połączenia generatora z turbiną" odnosi się do połączenia mechanicznego (wał, sprzęgło), a nie do obwodu elektrycznego wzbudzenia.
- "sposób odprowadzenia napięcia generatora synchronicznego" dotyczy wyprowadzeń napięcia mocy z uzwojenia stojana (tor mocy), natomiast wzbudzenie dotyczy wirnika.
- "układ do czyszczenia pierścieni" byłby rozwiązaniem stricte eksploatacyjnym/serwisowym; nie opisuje istoty połączeń wzbudnicy z uzwojeniem wirnika i zwykle wygląda inaczej niż schemat połączeń elektrycznych wzbudzenia.
Wskazówka egzaminacyjna: najpierw ustal, czy rysunek dotyczy wirnika (wzbudzenie) czy stojana (napięcie mocy). To pomaga szybko odsiać odpowiedzi dotyczące wyprowadzeń napięcia i połączeń mechanicznych.
