KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025



PYTANIE NR 35.

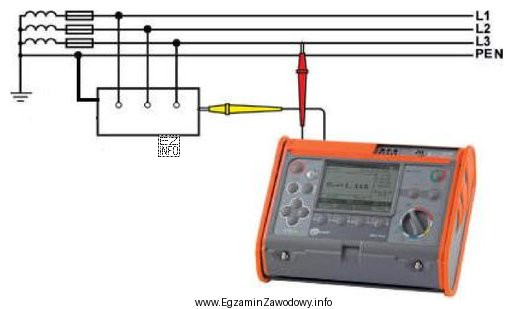

Na ilustracji przedstawiony jest pomiar
Ilustracja przedstawia schemat pomiaru impedancji pętli zwarcia, co jest kluczowym zagadnieniem w kwalifikacji E23 dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar impedancji pętli zwarcia rozpoznaje się po sposobie podłączenia przyrządu do obwodu oraz po typowej funkcji miernika używanej do oceny warunków samoczynnego wyłączenia zasilania. Nie jest to pomiar uziemienia (wymaga innej metody), izolacji (z napięciem probierczym) ani prądu upływu (zwykle cęgami).

Pełne wyjaśnienie:

Pomiar impedancji pętli zwarcia służy do oceny, czy w razie zwarcia (np. L-PE lub L-N – zależnie od układu i metody) popłynie prąd zwarciowy wystarczający do szybkiego zadziałania zabezpieczenia. W praktyce pomiarowej wykonuje się go miernikiem instalacji, zwykle poprzez przyłożenie przewodów pomiarowych do odpowiednich zacisków/gniazd badanego obwodu. Na ilustracjach egzaminacyjnych ten pomiar bywa identyfikowany po: rodzaju miernika, trybie "loop/ZS" oraz typowym podłączeniu do gniazda/obwodu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Rezystancja uziemienia – wymaga innej konfiguracji (zależnie od metody: 2-, 3- lub 4-przewodowej) i zwykle wykorzystuje sondy pomocnicze lub cęgi w metodzie bezprętowej. Samo podłączenie do gniazda/obwodu jak przy pętli zwarcia nie odpowiada typowemu pomiarowi uziomu.
  • Rezystancja izolacji urządzenia – wykonuje się ją miernikiem rezystancji izolacji, z zastosowaniem napięcia probierczego i odłączonym (lub właściwie przygotowanym) obwodem/urządzeniem. Charakterystyczne są inne zaciski i warunki bezpieczeństwa niż przy pętli zwarcia.
  • Prąd upływu – najczęściej mierzy się go metodą cęgową (cęgi obejmują jednocześnie przewody danego obwodu), a nie poprzez klasyczne podłączenie przewodami testowymi w konfiguracji typowej dla pętli zwarcia.

Wskazówka egzaminacyjna: jeśli na ilustracji widać miernik instalacji w trybie "pętla/loop" lub podłączenie do gniazda w celu wyznaczenia parametru związanego z warunkiem wyłączenia – najczęściej chodzi o impedancję pętli zwarcia, a nie o uziemienie czy izolację.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest impedancja pętli zwarcia?
Impedancja pętli zwarcia to impedancja toru, którym popłynie prąd przy zwarciu (np. L-PE lub L-N). Jej wartość wpływa na wielkość prądu zwarciowego i na to, czy zabezpieczenie zadziała szybko, zapewniając skuteczną ochronę.
Jak rozpoznać na zdjęciu pomiar pętli zwarcia, a nie pomiar izolacji?
W pomiarze pętli zwarcia miernik zwykle jest podłączony do gniazda/obwodu jak w normalnej pracy i mierzy parametr "loop/ZS". Pomiar izolacji wymaga odłączenia/odseparowania obwodu i użycia napięcia probierczego, więc typowe są inne zaciski i procedura.
Dlaczego pomiar impedancji pętli zwarcia jest ważny dla ochrony przeciwporażeniowej?
Ponieważ pozwala ocenić, czy w razie uszkodzenia (zwarcia do obudowy) popłynie prąd na tyle duży, by zabezpieczenie odłączyło zasilanie w wymaganym czasie. Zbyt duża impedancja może oznaczać brak spełnienia warunku samoczynnego wyłączenia.
Jakie są typowe błędy uczniów przy rozpoznawaniu pomiarów na ilustracji?
Najczęściej: mylenie pomiaru pętli zwarcia z uziemieniem (bo oba "dotyczą PE"), mylenie z izolacją (bo też używa się miernika instalacji), oraz ignorowanie sposobu podłączenia przewodów. Warto zawsze analizować układ połączeń, nie tylko wygląd przyrządu.
Kiedy wykonuje się pomiar rezystancji uziemienia, a kiedy pętli zwarcia?
Rezystancję uziemienia mierzy się, gdy ocenia się uziom (np. uziom fundamentowy, otokowy) i jego parametry. Pętlę zwarcia mierzy się w obwodach instalacji, aby sprawdzić warunek wyłączenia zasilania. To różne cele i zwykle różne metody pomiarowe.
Czy prąd upływu mierzy się tym samym miernikiem co pętlę zwarcia?
Zależy od wyposażenia, ale w praktyce prąd upływu często mierzy się cęgami prądowymi (obejmując odpowiednie przewody). Pętla zwarcia jest zwykle funkcją miernika instalacji podłączanego przewodami do obwodu. Sama "obecność miernika" nie wystarcza – liczy się metoda i podłączenie.
Jakie przewody są zwykle wykorzystywane przy pomiarze impedancji pętli zwarcia?
Najczęściej używa się przewodów pomiarowych podłączonych do zacisków miernika i do punktu pomiarowego (np. gniazda lub rozdzielnicy). Konkretny układ zależy od metody (L-PE, L-N) i przyrządu, ale nie wymaga sond w gruncie jak przy pomiarze uziemienia.
Co odróżnia pomiar rezystancji izolacji od pomiaru pętli zwarcia w praktyce?
Rezystancję izolacji mierzy się przy odłączonych odbiornikach lub odpowiednio przygotowanym obwodzie, z użyciem napięcia probierczego, aby ocenić stan izolacji. Pomiar pętli zwarcia wykonuje się w układzie zbliżonym do warunków pracy, aby określić parametry zwarciowe i zadziałanie zabezpieczeń.
Jak przygotować się do pytań egzaminacyjnych z rozpoznawania pomiarów ochronnych?
Ćwicz na zdjęciach: (1) rozpoznawaj funkcję miernika po oznaczeniach trybów, (2) analizuj, gdzie wpięte są przewody (gniazdo, rozdzielnica, sondy), (3) kojarz pomiar z celem: pętla zwarcia = warunek wyłączenia, izolacja = stan izolacji, uziemienie = uziom, upływ = prądy w instalacji.
Jakie inne zagadnienia są powiązane z pomiarem impedancji pętli zwarcia?
Powiązane są m.in.: dobór i charakterystyki zabezpieczeń nadprądowych, działanie wyłączników różnicowoprądowych, ciągłość przewodów ochronnych, spadki napięć oraz ocena skuteczności ochrony przeciwporażeniowej w instalacjach niskiego napięcia.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

Specjaliści zwracają uwagę: "Pomiar impedancji pętli zwarcia rozpoznaje się po sposobie podłączenia przyrządu do obwodu oraz po typowej funkcji miernika używanej do oceny warunków samoczynnego wyłączenia zasilania."

Źródła:

  • PN-HD 60364-6:2016 (lub nowsza edycja) Instalacje elektryczne niskiego napięcia – Część 6: Sprawdzanie (wymagania dotyczące sprawdzania/pomiarów ochronnych)
  • PN-EN 61557-3:2010 (lub nowsza) Bezpieczeństwo elektryczne w sieciach niskiego napięcia do 1000 V AC i 1500 V DC – Urządzenia do sprawdzania, pomiarów lub monitorowania środków ochronnych – Część 3: Impedancja pętli
  • PN-EN 61557-2:2008 (lub nowsza) Bezpieczeństwo elektryczne w sieciach niskiego napięcia – Część 2: Rezystancja izolacji

Materiały:

  • Podręczniki do pomiarów elektrycznych i pomiarów ochronnych instalacji
  • Instrukcje obsługi mierników wielofunkcyjnych (funkcje: pętla zwarcia, izolacja, RCD)
  • Zbiory zadań egzaminacyjnych z rozpoznawania pomiarów i przyrządów
