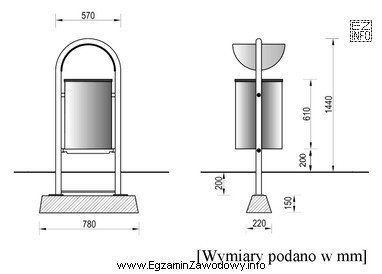

Pytanie sprawdza umiejętność odczytu informacji z rysunku projektowego. W praktyce zawodowej technika architektury krajobrazu takie detale pojawiają się przy elementach małej architektury (np. fundamenty pod pojemniki, ławki, słupki, obrzeża). Kluczowe jest zidentyfikowanie na rysunku, który wymiar opisuje głębokość posadowienia fundamentu.
Jak podejść do zadania krok po kroku:
- Odszukaj na detalu linię wymiarową odnoszącą się do pionowego wymiaru "w dół" (głębokość).
- Sprawdź punkt odniesienia: czy wymiar jest podany od poziomu terenu, od górnej krawędzi elementu, czy od innego poziomu (np. podsypki). Wskazują to strzałki oraz opisy poziomów.
- Upewnij się, że odczytujesz wymiar dotyczący fundamentu, a nie np. grubości warstwy podsypki, wysokości pojemnika lub innego elementu konstrukcji.
- Odczytaną wartość porównaj z odpowiedziami.
Odpowiedź "35 cm" jest poprawna, ponieważ odpowiada wartości wymiaru opisującego głębokość posadowienia fundamentu w projekcie.
Pozostałe propozycje są typowymi "pułapkami" w zadaniach rysunkowych:
- "20 cm" bywa mylone z grubością podsypki/warstwy technologicznej albo z innym pionowym wymiarem w detalu.
- "15 cm" często odpowiada grubości pojedynczej warstwy lub wysokości elementu pomocniczego, a nie głębokości posadowienia.
- "55 cm" może być wartością odnoszącą się do innego poziomu (np. całkowitej wysokości układu) i łatwo ją błędnie odczytać, jeśli nie sprawdzi się, do czego prowadzą strzałki wymiarowe.
Na egzaminie warto wyrobić nawyk: najpierw identyfikuj element i punkt odniesienia wymiaru, dopiero potem czytaj liczbę. To ogranicza pomyłki wynikające z pośpiechu oraz z odczytania sąsiedniego wymiaru.
