KWALIFIKACJA BUD16 + BUD17 - CZERWIEC 2023



PYTANIE NR 15.

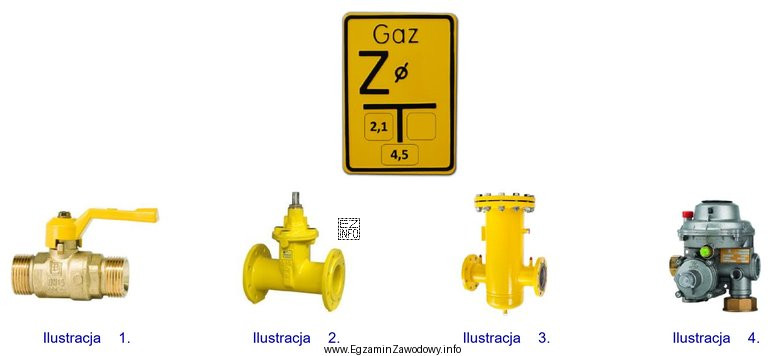

Na której ilustracji przedstawiono element uzbrojenia sieci gazowej opisany na przedstawionej tabliczce orientacyjnej?
Na której ilustracji przedstawiono element uzbrojenia sieci gazowej opisany
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tabliczka orientacyjna przedstawia symbol "Z" z dodatkowymi informacjami "φ 2,1" oraz "4,5", co sugeruje, że chodzi o zawór z określoną średnicą nominalną i ciśnieniem. Ilustracja 2 przedstawia zawór gazowy, który najbardziej odpowiada opisowi na tabliczce orientacyjnej, ponieważ jest to jedyny element na ilustracjach, który jest zaworem gazowym i pasuje do kontekstu sieci gazowej.
