Konwertor to urządzenie metalurgiczne stosowane do rafinacji ciekłego metalu poprzez przedmuch (powietrzem lub tlenem). Dlatego w budowie konwertora szuka się elementów, które umożliwiają intensywne mieszanie kąpieli metalicznej oraz doprowadzenie gazu procesowego.

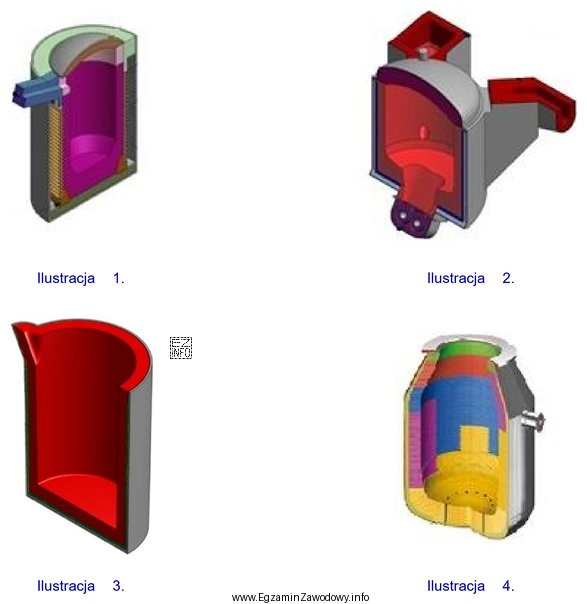

Ilustracja 4 przedstawia konwertor, ponieważ widać na niej dwie kluczowe cechy konstrukcyjne:
- gruszkowaty kształt naczynia zwężający się ku górze – typowy dla konwertorów, ułatwia mieszanie wsadu i prowadzenie procesu;
- dysze (twery) w dnie – widoczne otwory w strefie dna służą do wtłaczania gazu (przedmuch od dołu), co jest cechą charakterystyczną historycznych konwertorów (np. Bessemera/Thomasa).
Dlaczego pozostałe ilustracje nie są konwertorem:
- Ilustracja 1 pokazuje piec indukcyjny tyglowy: rozpoznawalny po uzwojeniu (cewce) otaczającym tygiel. To urządzenie ogrzewa metal energią pola elektromagnetycznego, a nie przedmuchem przez dysze w dnie.
- Ilustracja 2 odpowiada piecowi indukcyjnemu kanałowemu: ma charakterystyczny kanał grzejny u podstawy (pętla/kanał), co jest typowe dla tej konstrukcji. Nie jest to naczynie przedmuchowe.
- Ilustracja 3 przedstawia kadź odlewniczą: proste naczynie z wylewem (dziobem), służące do transportu i rozlewania ciekłego metalu. Kadź nie ma dysz w dnie do procesu rafinacji.
Wskazówka egzaminacyjna: gdy masz rozpoznać konwertor na przekroju, najpierw sprawdź strefę dna (czy są dysze/otwory) oraz ogólną sylwetkę naczynia. To zwykle najszybciej odróżnia konwertor od kadzi i pieców indukcyjnych.
