KWALIFIKACJA BUD21 - STYCZEŃ 2017



PYTANIE NR 36.

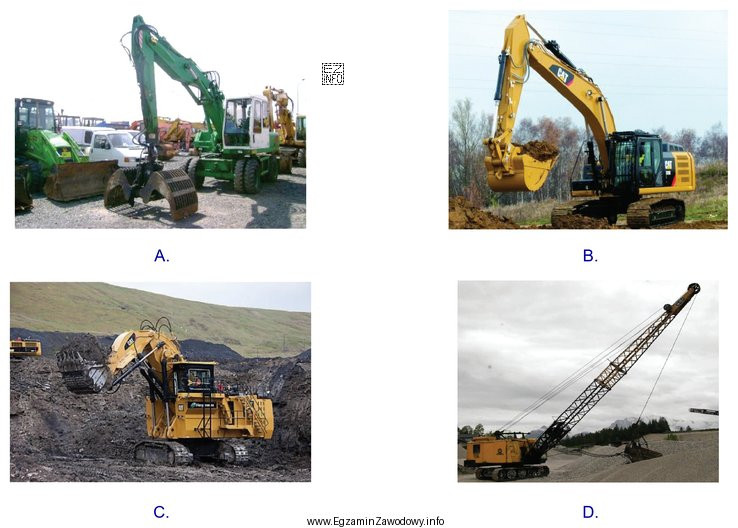

Na której ilustracji przedstawiono koparkę z osprzętem zgarniakowym?
Ilustracja przedstawia cztery różne maszyny budowlane, które mogą być używane w kontekście inżynierii środowiska i
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Osprzęt zgarniakowy (dragline) rozpoznaje się po długim, kratownicowym wysięgniku oraz łyżce zawieszonej na linach stalowych, pracującej metodą wleczenia. Taki układ jest charakterystyczny dla koparek linowych i odpowiada ilustracji D, a pozostałe zdjęcia pokazują inne rodzaje osprzętu (podsiębierny, przedsiębierny, chwytakowy).

Pełne wyjaśnienie:

Osprzęt zgarniakowy (typu dragline) to rozwiązanie spotykane w koparkach linowych. Jego cechą rozpoznawczą jest długi, kratownicowy wysięgnik oraz łyżka zawieszona na układzie lin, która urabia grunt poprzez wleczenie (zgarnianie) i przesuwanie po podłożu. Dzięki temu maszyna może pracować na dużą odległość od miejsca postoju oraz wykonywać rozległe wykopy.

Dlaczego poprawna jest ilustracja D?
Na ilustracji D widać typowe elementy dragline: kratownicowy wysięgnik i łyżkę na linach. To jednoznacznie wskazuje na osprzęt zgarniakowy.

Dlaczego pozostałe odpowiedzi są błędne?

  • A – przedstawia osprzęt chwytakowy: zamiast łyżki wleczonej na linach występuje chwytak (szczęki) do chwytania i podnoszenia materiału. Mechanizm pracy jest inny niż w dragline.
  • B – to klasyczna koparka z łyżką podsiębierną, gdzie łyżka jest na wysięgniku hydraulicznym i kopie poniżej poziomu postoju; nie ma długiego wysięgnika kratownicowego ani łyżki na linach.
  • C – prezentuje koparkę z osprzętem przedsiębiernym, używanym do urabiania i ładowania materiału przed maszyną, zwykle powyżej poziomu postoju; również brak cech typowych dla zgarniaka.

Wskazówka egzaminacyjna: gdy w zadaniu pojawia się "zgarniakowy", szukaj na zdjęciu lin oraz kratownicowego wysięgnika. Jeśli widzisz typowy hydrauliczny wysięgnik z siłownikami, to najczęściej nie jest dragline.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest osprzęt zgarniakowy w koparce?
Osprzęt zgarniakowy (dragline) to układ roboczy, w którym łyżka jest zawieszona na linach i urabia grunt przez wleczenie po podłożu. Zwykle współpracuje z długim wysięgnikiem kratownicowym w koparkach linowych.
Jak rozpoznać koparkę zgarniakową na zdjęciu na egzaminie?
Szukaj dwóch cech: kratownicowego (a nie hydraulicznego) wysięgnika oraz łyżki wiszącej na układzie lin. Jeśli łyżka jest sztywno na ramieniu z siłownikami, to zwykle osprzęt podsiębierny lub przedsiębierny, a nie zgarniak.
Dlaczego koparka linowa jest kojarzona z osprzętem zgarniakowym?
Dragline wymaga pracy na linach stalowych i dużego wysięgnika, co jest typowe dla koparek linowych. Taki układ pozwala na duży zasięg i urabianie metodą wleczenia, czego nie realizuje standardowa koparka hydrauliczna z siłownikami.
Jaka jest różnica między osprzętem zgarniakowym a chwytakowym?
Zgarniakowy ma otwartą łyżkę na linach, która "ciągnie" urobek po gruncie. Chwytakowy wykorzystuje chwytak (szczęki) do chwytania i podnoszenia materiałów sypkich. Mechanizm pracy i wygląd narzędzia są inne, choć oba mogą korzystać z lin.
Co oznacza nazwa dragline w kontekście koparek?
Dragline to określenie osprzętu zgarniakowego: łyżka jest opuszczana i przeciągana ("drag") po podłożu na linach, a następnie podnoszona. W praktyce na egzaminie "dragline" można utożsamiać z koparką linową z łyżką na linach.
Kiedy stosuje się koparki z osprzętem zgarniakowym w robotach ziemnych?
Stosuje się je tam, gdzie potrzebny jest duży zasięg pracy i wykonywanie rozległych wykopów, np. przy dużych zbiornikach wodnych, kanałach lub w górnictwie odkrywkowym. Kluczowa jest możliwość urabiania na odległość od stanowiska maszyny.
Czy koparka zgarniakowa może być używana w melioracji lub hydrotechnice?
Tak, bywa używana przy dużych robotach hydrotechnicznych, np. kształtowaniu skarp, zbiorników czy kanałów, gdy liczy się zasięg i praca na odległość. W mniejszych robotach melioracyjnych częściej spotyka się koparki hydrauliczne (podsiębierne) ze względu na mobilność.
Jakie cechy ma osprzęt podsiębierny i jak nie pomylić go ze zgarniakowym?
Podsiębierny ma łyżkę na hydraulicznym ramieniu z siłownikami i kopie poniżej poziomu postoju. Zgarniakowy ma łyżkę na linach i zwykle wysięgnik kratownicowy. Najprostsza zasada: siłowniki = hydrauliczna, liny + kratownica = dragline.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu osprzętu koparki?
Najczęstsze błędy to: patrzenie na podwozie zamiast na osprzęt, mylenie chwytaka z łyżką na linach oraz automatyczne uznawanie każdej dużej maszyny gąsienicowej za "górniczą" bez analizy sposobu pracy łyżki. Warto zawsze sprawdzić: liny czy siłowniki?
Jak przygotować się do pytań obrazkowych o koparki na BUD.21?
Ucz się cech rozpoznawczych osprzętu (podsiębierny, przedsiębierny, chwytakowy, zgarniakowy) i ćwicz na zdjęciach. Zrób listę "markerów": kratownica i liny (dragline), szczęki (chwytak), hydrauliczne ramię (podsiębierny/przedsiębierny). To przyspiesza odpowiedź na egzaminie.
info

Około 44% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Osprzęt zgarniakowy (dragline) rozpoznaje się po długim, kratownicowym wysięgniku oraz łyżce zawieszonej na linach stalowych, pracującej metodą wleczenia."

Źródła:

  • Opis ilustracji w zadaniu (analiza wizyjna): cztery maszyny A–D, gdzie D ma kratownicowy wysięgnik i łyżkę na linach (koparka linowa/dragline) – materiał kontekstowy dostarczony w treści zadania.

Materiały:

  • Podręczniki i skrypty z zakresu maszyn budowlanych (dział: koparki i osprzęt roboczy)
  • Katalogi producentów koparek z opisami osprzętu (część: dragline/linowe)
  • Materiały dydaktyczne do kwalifikacji BUD.21 dotyczące organizacji robót ziemnych i doboru sprzętu
