KWALIFIKACJA PGF5 - CZERWIEC 2022

PYTANIE NR 34.
Na której ilustracji przedstawiono linię stosowaną w rysunku technicznym do oznaczania osi symetrii przedmiotu?

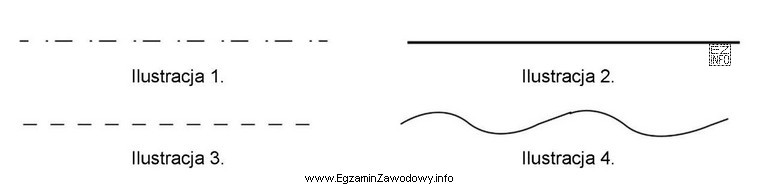

Ilustracja przedstawia cztery różne typy linii, które są używane w rysunku technicznym.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oś symetrii w rysunku technicznym oznacza się zwykle linią cienką łańcuchową (wzór kreska–kropka), prowadzoną przez środek elementu i często lekko wysuniętą poza zarys. Poprawna jest ilustracja pokazująca właśnie taki typ linii osiowej.

Pełne wyjaśnienie:

W rysunku technicznym różne informacje przekazuje się rodzajem linii (ciągła, kreskowa, łańcuchowa), jej grubością oraz sposobem prowadzenia względem zarysu przedmiotu. Oś symetrii (oś elementu, oś otworu, oś wałka itp.) zaznacza się standardowo linią cienką łańcuchową, czyli linią o powtarzalnym układzie kreska–kropka. Taka linia przechodzi przez środek figury/elementu i często jest nieco wyprowadzona poza obrys, aby była czytelna.

Odpowiedź "Na ilustracji 1." jest poprawna, jeżeli właśnie tam pokazano linię osiową (cienka łańcuchowa). To oznaczenie ma bardzo praktyczne znaczenie: pozwala szybko rozpoznać symetrię i bazę geometryczną elementu, co ułatwia montaż, kontrolę wymiarów oraz interpretację rysunków części w dokumentacji maszyn.

Pozostałe odpowiedzi są błędne, gdy przedstawiają inne typy linii, np.:

  • linię kreskową (zwykle dla krawędzi niewidocznych) – bywa mylona z osią, bo też jest przerywana, ale nie ma charakterystycznej "kropki" w wzorze;
  • linię ciągłą grubą (zarys widoczny) – nie służy do osi;
  • linię ciągłą cienką (linie wymiarowe/pomocnicze) – ma inne zastosowanie niż oś symetrii.

Wskazówka egzaminacyjna: szukaj jednocześnie wzoru (kreska–kropka) i funkcji (przebieg przez środek elementu). Sama "przerywana" forma nie wystarcza, bo w rysunku technicznym istnieje kilka linii nieciągłych o różnych znaczeniach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Oś symetrii to umowna linia pokazująca, że element jest symetryczny względem danej osi (np. wałek, otwór, tuleja). Ułatwia wymiarowanie, ustawienie elementu w montażu i interpretację kształtu bez rysowania wszystkich szczegółów po obu stronach.
Najczęściej jest to linia cienka łańcuchowa, czyli powtarzalny układ kreska–kropka. Prowadzi się ją przez środek elementu (np. przez środek okręgu otworu) i zwykle lekko wyprowadza poza zarys, aby była czytelna.
Linia ciągła gruba służy do zarysu widocznych krawędzi przedmiotu, czyli tego, "co jest materiałem". Oś symetrii jest informacją pomocniczą (geometryczną), więc stosuje się linię cienką i o innym wzorze, aby nie mylić jej z konturem elementu.
Nie. Linia kreskowa (same kreski) bywa używana m.in. do krawędzi niewidocznych. Linia osiowa ma charakterystyczny wzór kreska–kropka. Mylenie ich to częsty błąd, bo obie są nieciągłe, ale przekazują zupełnie inne informacje.
Oś często zaznacza się przy elementach obrotowych i cylindrycznych, np. wałkach, tulejach, otworach pod łożyska czy cylindrach. W praktyce pomaga to w czytaniu rysunków części, ustawianiu współosiowości i rozumieniu, które wymiary odnoszą się do środka elementu.
Najczęściej wtedy, gdy na ilustracji jest kilka typów linii przerywanych obok siebie. W pośpiechu można wybrać pierwszą "przerywaną" linię. Warto zawsze sprawdzić wzór (czy jest kropka) oraz to, czy linia przechodzi przez środek elementu.
W zależności od przyjętych zasad rysunku technicznego linie łańcuchowe mogą też opisywać inne informacje pomocnicze (np. położenia skrajne, tory ruchu). Kluczowe jest rozróżnienie odmian linii i ich grubości, bo znaczenie zależy od konkretnego typu.
Najskuteczniejsze jest ćwiczenie na przykładach: wydrukuj kilka rysunków i zaznacz na nich kontur, krawędzie niewidoczne, osie, linie wymiarowe i przekroje. Ucz się "po funkcji": pytaj, co linia opisuje (zarys, niewidoczne, oś, wymiar), a nie tylko jak wygląda.
Jeśli oś dotyczy elementu kołowego/cylindrycznego, to tak: pokazuje środek i kierunek (oś) tego elementu. Na rysunku widzisz ją jako linię przechodzącą przez środek okręgu. Dla innych kształtów oś będzie przebiegać przez geometryczny środek symetrii.
Najczęstsze błędy to: wybór linii kreskowej zamiast łańcuchowej, pomijanie grubości (cienka vs gruba) oraz ignorowanie kontekstu (oś powinna "organizować" symetryczny kształt). Pomaga zasada: oś jest informacją pomocniczą i zwykle jest cienka.
info

Około 55% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że oś symetrii w rysunku technicznym oznacza się zwykle linią cienką łańcuchową (wzór kreska–kropka), prowadzoną przez środek elementu i często lekko wysuniętą poza zarys.

Materiały:

  • Podręcznik/kompendium z podstaw rysunku technicznego (dział: rodzaje linii i ich zastosowanie)
  • Ćwiczenia z czytania rysunków: identyfikacja linii i oznaczeń (oś, przekrój, linie niewidoczne)
  • Materiały szkolne z przedmiotów zawodowych dotyczące dokumentacji technicznej maszyn poligraficznych
