"Mapa z inwentaryzacji powykonawczej budynku i przyłączy" to opracowanie, które ma pokazać rzeczywisty stan po wykonaniu robót. W praktyce rozpoznaje się ją po tym, że nie ogranicza się do samego tła mapowego, ale zawiera wyniki pomiaru zrealizowanych elementów: kontur (rzut) budynku oraz przebieg przyłączy i innych elementów uzbrojenia terenu, które zostały wykonane.

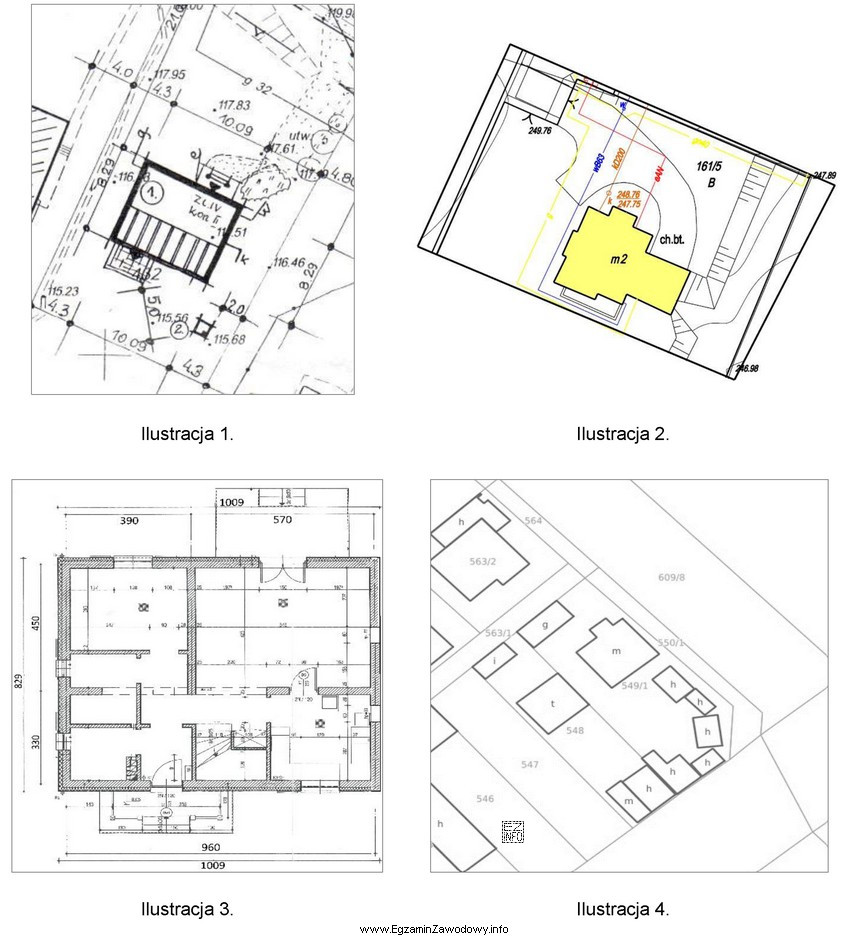

Poprawna jest odpowiedź "Na ilustracji 2.", ponieważ to właśnie ta ilustracja (zgodnie z założeniem zadania) prezentuje mapę, na której jednocześnie rozpoznawalne są:
- zarys budynku w jego finalnym usytuowaniu,
- przyłącza (np. od budynku do sieci) jako elementy zinwentaryzowane,
- opisy/oznaczenia pozwalające traktować rysunek jako mapę wynikową po pomiarze powykonawczym, a nie tylko materiał projektowy.
Pozostałe odpowiedzi są nieprawidłowe, ponieważ odpowiadają ilustracjom, które nie spełniają łącznie kryterium "budynek i przyłącza po wykonaniu". Typowe błędne wybory wynikają z mylenia tej mapy z:
- mapą do celów projektowych (często bogate tło, ale brak jednoznacznie pokazanych elementów wykonanych),
- szkicem polowym lub szkicem tyczenia (forma robocza, nie mapa wynikowa),
- fragmentem mapy zasadniczej bez informacji o zinwentaryzowanych przyłączach.
Wskazówka egzaminacyjna: najpierw sprawdź, czy na ilustracji widać zrealizowane przyłącza powiązane z budynkiem (a nie tylko sieci w tle), a dopiero potem oceniaj resztę treści. To ogranicza ryzyko wyboru mapy o podobnym wyglądzie, ale innym przeznaczeniu.
