Mikrometr analogowy (mechaniczny) to przyrząd do dokładnego pomiaru wymiarów zewnętrznych, np. średnicy wałka lub grubości elementu. Charakterystyczne jest to, że pomiar realizują kowadełko (stały punkt pomiarowy) i wrzeciono (element ruchomy), przesuwane śrubą mikrometryczną.
Aby rozpoznać mikrometr analogowy z podziałką kreskową i noniuszem, należy zwrócić uwagę na elementy odczytu:
- Podziałka główna (kreskowa) na tulei – zwykle w milimetrach i/lub połówkach milimetra.
- Bęben z podziałką obwodową – umożliwia odczyt części milimetra.
- Noniusz (dodatkowa podziałka) – pozwala zwiększyć rozdzielczość odczytu w porównaniu do samej podziałki bębna.

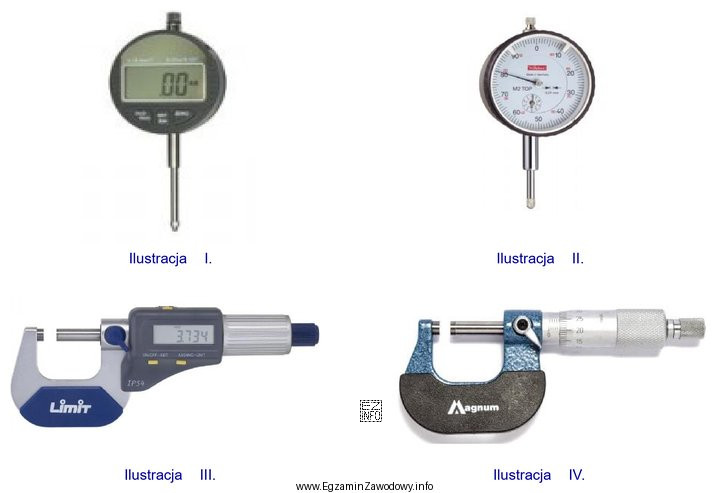

Poprawna odpowiedź wskazuje ilustrację, na której jednocześnie widać typową budowę mikrometru (rama, kowadełko, wrzeciono, bęben) oraz układ skali obejmujący podziałkę kreskową i noniusz. To odróżnia mikrometr od innych przyrządów: np. suwmiarka ma szczęki i prowadnicę z noniuszem, ale nie ma bębna mikrometrycznego; czujnik zegarowy ma tarczę i wskazówkę; inne przyrządy mogą mieć wyświetlacz cyfrowy zamiast skali analogowej.
Dlaczego pozostałe odpowiedzi są błędne? Zwykle wskazują ilustracje przedstawiające przyrządy bez pełnego zestawu cech: brak noniusza, brak bębna mikrometrycznego albo inny typ przyrządu pomiarowego (np. suwmiarka lub czujnik). Na egzaminie warto stosować prostą procedurę: najpierw szukać bębna i tulei z podziałką, a dopiero potem potwierdzić obecność noniusza.
