Naddatek technologiczny to celowo dodany materiał/kształt na odlewie, który nie jest wymagany przez funkcję użytkową wyrobu, ale ułatwia wykonanie odlewu, poprawia jakość lub umożliwia późniejszą obróbkę. W odlewnictwie naddatki mają m.in. ograniczać wady krzepnięcia oraz wspierać uzyskanie odpowiedniej struktury i szczelności odlewu.
Żebra skurczowe (w ujęciu egzaminacyjnym: "żebra" stosowane jako naddatek technologiczny przeciw wadom skurczowym) rozpoznaje się po tym, że są to dodatkowe elementy geometryczne przypominające żebra, wprowadzone lokalnie w miejscach narażonych na niekorzystny rozkład masy i powstawanie jam/porowatości skurczowej. Ich rolą jest zmiana rozkładu grubości, ułatwienie kierunkowego krzepnięcia i zmniejszenie koncentracji skurczu w krytycznym obszarze.

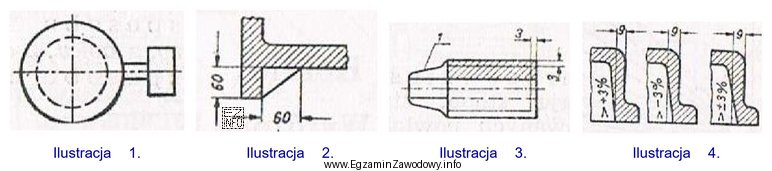

Dlaczego poprawna jest ilustracja 2?
W tym zadaniu poprawną odpowiedzią jest ta ilustracja, na której widoczne są dodatkowe żebra będące naddatkiem technologicznym (a nie typowe elementy układu wlewowego ani nadlew). Wskazano, że taki naddatek przedstawia ilustracja 2.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Ilustracja 1 – przedstawia inny rodzaj rozwiązania (np. element konstrukcyjny lub inny typ naddatku), który nie odpowiada żebrom skurczowym.
- Ilustracja 3 – pokazuje naddatek lub element technologiczny o innej funkcji niż sterowanie skurczem przez żebra (częsty błąd: mylenie z nadlewem lub częścią układu wlewowego).
- Ilustracja 4 – zawiera rozwiązanie, które nie ma postaci żeber skurczowych; może sugerować "dodatkowy materiał", ale nie w formie żeber typowych dla tego naddatku.
Wskazówka do nauki: przy pytaniach obrazkowych zawsze odróżniaj: (1) elementy układu wlewowego, (2) nadlewy (zasilanie), (3) naddatki na obróbkę oraz (4) naddatki kształtujące krzepnięcie (np. żebra). Najczęstsza pomyłka to przypisywanie każdemu "żebru" funkcji konstrukcyjnej.
