W pytaniu trzeba rozpoznać dwa elementy jednocześnie: (1) układ TN-C oraz (2) rodzaj pomiaru rezystancji izolacji.
Układ TN-C cechuje się tym, że funkcje przewodu neutralnego i ochronnego są połączone w jednym przewodzie PEN. W praktyce oznacza to typowy kabel 4-żyłowy: L1, L2, L3 oraz PEN. Jeżeli na schemacie widać oddzielnie N i PE (kabel 5-żyłowy), nie jest to TN-C.
Pomiary rezystancji izolacji (wg zasad opisanych w PN-HD 60364-6) wykonuje się przy odłączonym zasilaniu, a megaomomierz (MΩ) podłącza się do tych żył, między którymi sprawdza się stan izolacji.

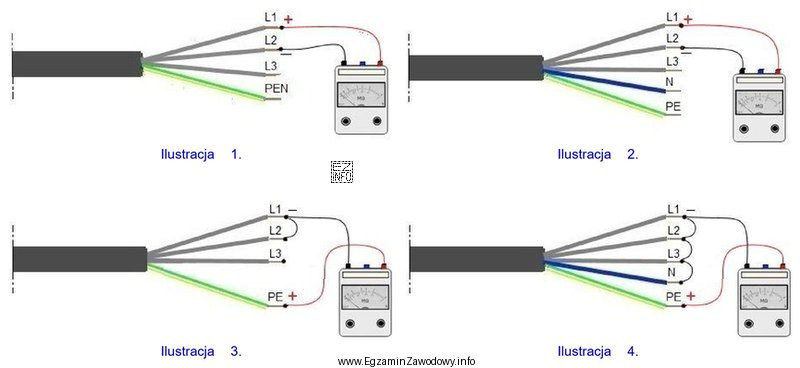

Dlaczego poprawna jest Ilustracja 1?
- Widać kabel 4-żyłowy z żyłami L1, L2, L3 oraz PEN → to odpowiada układowi TN-C.
- Miernik jest podłączony pomiędzy L1 i L2 → to jest pomiar izolacji między przewodami czynnymi (pomiędzy dwiema fazami).
Dlaczego pozostałe ilustracje są niepoprawne?
- Ilustracja 2: pokazuje kabel 5-żyłowy (L1, L2, L3, N, PE), więc to nie jest TN-C (brak PEN). Choć pomiar jest L1–L2, układ sieciowy nie spełnia warunku pytania.
- Ilustracja 3: przedstawia pomiar wykonywany względem PE (zwarcie żył fazowych i pomiar do PE). To nie jest pomiar "między przewodami czynnymi", tylko pomiar między grupą żył czynnych a przewodem ochronnym.
- Ilustracja 4: analogicznie pokazuje zwarcie żył czynnych i pomiar do PE, dodatkowo w kablu 5-żyłowym (N i PE). To ponownie nie spełnia warunku "TN-C" ani rodzaju pomiaru.
Wskazówka egzaminacyjna: najpierw szukaj oznaczeń żył (PEN vs N/PE), dopiero potem sprawdzaj, między którymi żyłami jest podłączony miernik. To minimalizuje typowy błąd "podobnego schematu".
