Przewód neutralny jest elementem obwodu prądu przemiennego, który pełni funkcję przewodu roboczego powiązanego z punktem neutralnym źródła (np. transformatora). W praktyce instalacyjnej jest on rozpoznawany nie tylko po barwie izolacji (typowo niebieskiej), ale także po oznaczeniach na schematach i rysunkach.

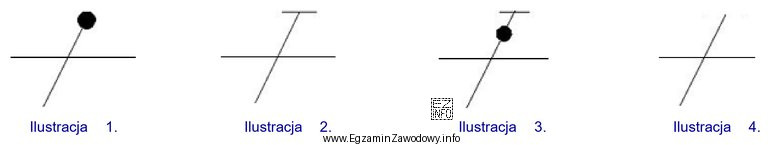

W zadaniu sprawdzana jest umiejętność czytania symboli graficznych używanych w dokumentacji elektrycznej. Odpowiedź "Na ilustracji 1." uznaje się za poprawną, ponieważ przedstawia znak odpowiadający przewodowi neutralnemu (często kojarzony również z oznaczeniem literowym N w opisach zacisków i torów prądowych).
Pozostałe propozycje są błędne, bo odnoszą się do innych funkcji przewodów lub innych oznaczeń spotykanych w schematach, co jest częstą pułapką: uczniowie mylą przewód neutralny z przewodem ochronnym (PE) albo z symboliką związaną z uziemieniem. Na egzaminie warto przyjąć prostą strategię:
- Najpierw rozpoznaj, czy symbol dotyczy funkcji przewodu (neutralny/ochronny/fazowy), czy np. uziemienia, punktu odniesienia albo elementu aparatu.
- Następnie powiąż symbol z typowym oznaczeniem zacisków (np. N, PE) w rozdzielnicach i urządzeniach.
- Na końcu porównaj detale symbolu – często drobny element graficzny odróżnia neutralny od ochronnego.
Taka kolejność ogranicza błąd "wybierania na oko" i pomaga konsekwentnie identyfikować oznaczenia w dokumentacji technicznej.
