Przewód ochronny PE jest elementem ochrony przeciwporażeniowej – służy do połączenia dostępnych części przewodzących urządzeń z układem ochronnym instalacji (np. z szyną PE), tak aby w razie uszkodzenia izolacji prąd zwarciowy miał drogę o małej impedancji, a zabezpieczenie mogło zadziałać.

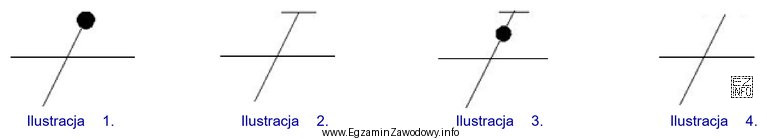

W dokumentacji technicznej oraz na oznaczeniach zacisków stosuje się znormalizowane symbole graficzne. W zadaniu należy rozpoznać symbol przewodu ochronnego, a nie symbol przewodu neutralnego ani symbol uziemienia rozumiany jako znak punktu uziemienia. To częsta pułapka, bo znaki te bywają do siebie podobne i wszystkie kojarzą się z bezpieczeństwem.
Odpowiedź "Na ilustracji 2." jest poprawna, ponieważ przedstawia symbol przypisywany funkcji ochronnej PE (stosowany w praktyce na schematach i przy oznaczaniu elementów instalacji). Pozostałe odpowiedzi są błędne, gdyż odnoszą się do ilustracji z innymi symbolami: typowo spotyka się tam oznaczenia związane z uziemieniem/punktem masy lub z przewodem neutralnym, które pełnią inną funkcję w układzie (roboczą, a nie ochronną) albo oznaczają inny rodzaj połączenia.
Wskazówka egzaminacyjna: przy rozpoznawaniu symboli zawsze porównuj detale (układ i liczba kresek/znaków, sposób zakończenia symbolu) oraz łącz to z funkcją przewodu. Jeśli symbol ma oznaczać funkcję ochronną, powinien jednoznacznie kojarzyć się z PE i zaciskiem ochronnym, a nie z przewodem N czy ogólnym symbolem uziemienia.
