Zawór odcinający to element armatury, którego podstawową funkcją jest odizolowanie fragmentu instalacji (pneumatycznej, hydraulicznej lub ogólnej instalacji medium) poprzez pełne zamknięcie albo pełne otwarcie przepływu. W odróżnieniu od zaworów regulacyjnych nie jest on przeznaczony do precyzyjnego dławienia przepływu w długim czasie pracy, lecz do pracy w stanach skrajnych: "otwarte"/"zamknięte".

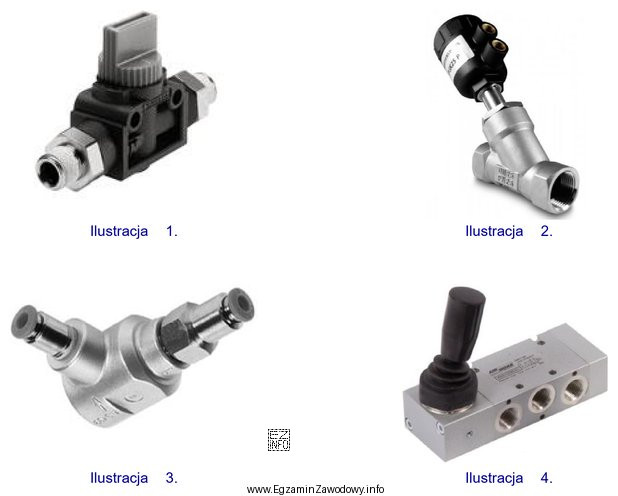

Na ilustracjach (zdjęciach lub rysunkach) zawór odcinający identyfikuje się, analizując cechy wskazujące na funkcję odcinania, np. obecność elementu zamykającego w korpusie oraz brak cech typowych dla innych grup armatury. Z punktu widzenia praktyki mechatronika ważne jest, aby umieć odróżnić go od elementów, które:
- zawór zwrotny – działa jednokierunkowo, ma cechy wskazujące na blokowanie przepływu wstecznego (często sprężyna/kulka/grzybek pracujący samoczynnie),
- zawór dławiący/regulacyjny – jest związany z nastawą przepływu (dławienie), bywa wyposażony w pokrętło regulacyjne i elementy umożliwiające stabilną regulację,
- zawór bezpieczeństwa – wiąże się z upustem medium przy przekroczeniu nastawy (funkcja ochronna), a nie z ręcznym odcinaniem.
Dlatego poprawna odpowiedź wskazuje tę ilustrację, na której przedstawiono armaturę przeznaczoną do odcięcia przepływu. Pozostałe odpowiedzi są nieprawidłowe, ponieważ odnoszą się do innych typów zaworów lub elementów o innej funkcji (regulacja, zwrot, zabezpieczenie), mimo że z zewnątrz mogą wyglądać podobnie.
Wskazówka egzaminacyjna: przed wyborem porównaj wszystkie cztery ilustracje i zadaj sobie pytanie: "Czy ten element ma głównie odcinać, czy ma działać samoczynnie albo regulować?". To ogranicza błędy wynikające z pierwszego wrażenia.
