Wyjaśnienie poprawnej odpowiedzi:

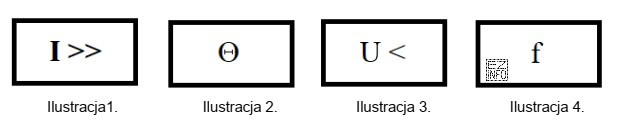

Symbol graficzny przekaźnika zabezpieczającego przed przeciążeniem cieplnym jest reprezentowany przez ilustrację 2, która przedstawia symbole oznaczające ochronę przed przegrzaniem. W opisie pytania była mowa o przekaźniku zabezpieczającym przed przeciążeniem cieplnym, co jest zgodne z symbolem oznaczonym jako ilustracja 2. Dwa pozostałe symbole dotyczą innych funkcji: I >> często odnosi się do prądu (np. zabezpieczenia przeciążeniowego prądowego), U < do napięcia, a f do częstotliwości. Ilustracja 2 jest więc poprawną odpowiedzią w kontekście przekazanego opisu urządzenia.
