Wtryskiwacz paliwa jest elementem układu zasilania silnika, którego zadaniem jest precyzyjne dawkowanie paliwa do kolektora dolotowego (wtrysk pośredni) lub bezpośrednio do komory spalania (wtrysk bezpośredni). W praktyce egzaminacyjnej najczęściej sprawdza się umiejętność rozpoznania wtryskiwacza po wyglądzie na zdjęciu lub rysunku.
Najbardziej charakterystyczne cechy wtryskiwacza to:
- korpus o kształcie cylindrycznym, przystosowany do osadzenia w listwie wtryskowej lub w głowicy,
- końcówka rozpylająca (dysza), czyli część robocza, z której paliwo jest rozpylane,
- przyłącze doprowadzające paliwo (zależnie od typu: króciec, gniazdo, uszczelnienia),
- złącze elektryczne (w przypadku wtryskiwaczy sterowanych elektromagnetycznie lub piezoelektrycznie), umożliwiające sterowanie otwarciem.

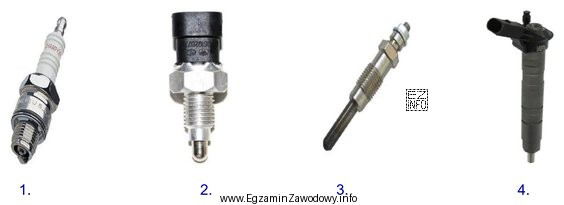

Odpowiedź "Na ilustracji 4." jest poprawna, ponieważ to właśnie ta ilustracja przedstawia element o powyższych, typowych cechach wtryskiwacza paliwa. Pozostałe odpowiedzi są niepoprawne, gdyż wskazują ilustracje przedstawiające inne elementy, które nie służą do rozpylania i dawkowania paliwa w sposób charakterystyczny dla wtryskiwacza.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, porównaj wszystkie ilustracje i szukaj dyszy/końcówki rozpylającej oraz miejsca podłączenia paliwa i/lub złącza elektrycznego. To ogranicza ryzyko pomylenia wtryskiwacza z innymi podzespołami o podobnych gabarytach.
