W pracach serwisowych sprężarek chłodniczych (np. przy wymianie łożysk silnika elektrycznego) kluczowe jest użycie narzędzia, które pozwala zdjąć łożysko z wału w sposób kontrolowany, bez uderzania, podważania i przekoszenia elementu. Takim narzędziem jest ściągacz do łożysk (bearing puller).
Typowy ściągacz do łożysk ma:
- ramiona/haki (2- lub 3-ramienne) lub separator, które chwytają łożysko/element osadzony,
- śrubę centralną, która opiera się o koniec wału i po dokręceniu wytwarza siłę osiową,
- konstrukcję zapewniającą możliwie współosiowe ściąganie elementu.
Dzięki temu łożysko schodzi równomiernie z czopa wału, a ryzyko uszkodzenia wału, tarcz osłonowych czy obudowy jest mniejsze niż przy metodach improwizowanych.

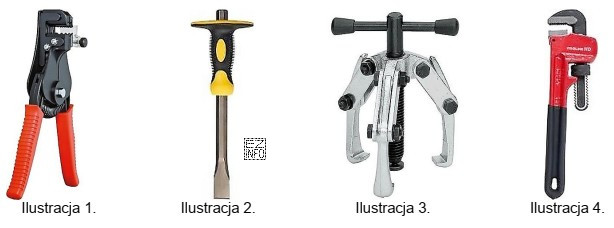

W tym zadaniu należy wskazać ilustrację, na której znajduje się właśnie takie narzędzie. Prawidłowa jest ilustracja 3, ponieważ przedstawia ściągacz do łożysk (ramiona chwytne + śruba centralna), czyli narzędzie przeznaczone do zdejmowania elementów osadzonych na wale.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Zwykle wynikają z pomylenia ściągacza z innymi narzędziami warsztatowymi:
- Ilustracja 1 – przedstawia narzędzie o innym przeznaczeniu (brak typowego układu ramion i śruby do osiowego ściągania łożyska).
- Ilustracja 2 – może przypominać narzędzie do chwytania lub zaciskania, ale nie zapewnia charakterystycznego mechanizmu kontrolowanego ściągania z wału.
- Ilustracja 4 – przedstawia narzędzie serwisowe innego typu; samo podobieństwo "metalowej konstrukcji" nie oznacza, że służy do demontażu łożysk.
Wskazówka egzaminacyjna: szukaj na ilustracjach zestawu cech: haki/ramiona + śruba centralna, czyli element, który po dokręceniu "ciągnie" łożysko wzdłuż osi wału. To najszybsza metoda odróżnienia ściągacza od kluczy, szczypiec czy przyrządów pomiarowych.
