Odgałęźnik (tap) to pasywny element instalacji RTV/SAT używany przede wszystkim w układach magistralowych, gdzie sygnał jest prowadzony jednym torem głównym, a do kolejnych punktów odbioru "pobiera się" z niego określoną część mocy sygnału. Konstrukcyjnie odgałęźnik ma tor przelotowy (wejście i wyjście magistrali) oraz co najmniej jedno wyjście odgałęźne, z którego pobierany jest sygnał do odbiornika/gniazda.
Kluczową cechą odgałęźnika jest to, że nie dzieli sygnału po równo między wszystkie wyjścia. Zamiast tego:
- tor przelotowy ma zwykle mniejsze tłumienie, aby można było kontynuować zasilanie kolejnych punktów na magistrali,
- tor odgałęźny ma określone tłumienie (dobierane do projektu), aby zapewnić właściwy poziom sygnału w odgałęzieniu.

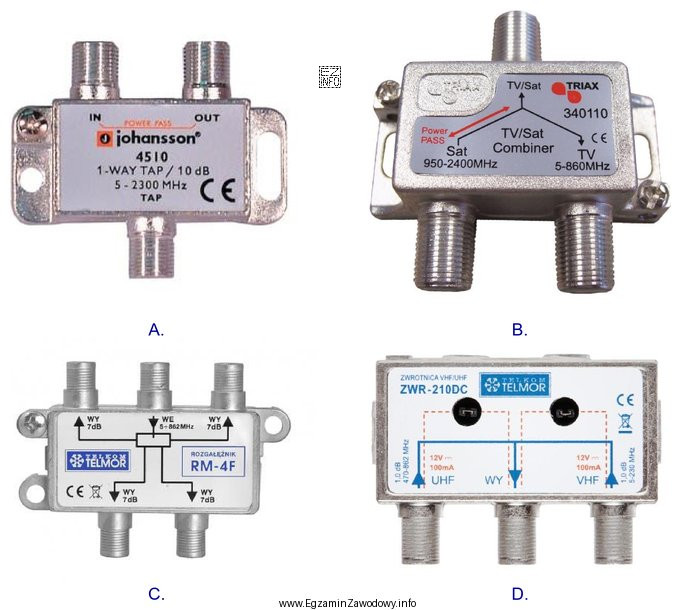

Dlatego poprawna ilustracja powinna przedstawiać element odpowiadający schematowi "wejście–wyjście (przelot) + odgałęzienie", typowo spotykany w osprzęcie koncentrycznym instalacji telewizyjnych. Odpowiedź "A" jest poprawna, ponieważ wskazuje właśnie odgałęźnik, a nie elementy o innej funkcji.
Pozostałe ilustracje (odpowiedzi błędne) zwykle przedstawiają elementy mylone z odgałęźnikiem:
- Rozgałęźnik – służy do podziału sygnału na kilka równorzędnych torów (często o podobnym tłumieniu), typowy dla topologii gwiazdy.
- Zwrotnica/sumator – łączy lub rozdziela pasma/częstotliwości (np. różne źródła sygnału) i nie pełni roli "pobrania" części sygnału z magistrali.
- Gniazdo/przejściówka/złącze – to osprzęt przyłączeniowy, a nie element kształtujący poziomy sygnałów w sposób charakterystyczny dla odgałęźnika.
Wskazówka egzaminacyjna: przy pytaniach obrazkowych nie opieraj się wyłącznie na liczbie złączy. Staraj się rozpoznać funkcję elementu: czy ma tor przelotowy (magistralę), czy tylko rozdziela sygnał na równorzędne wyjścia.
