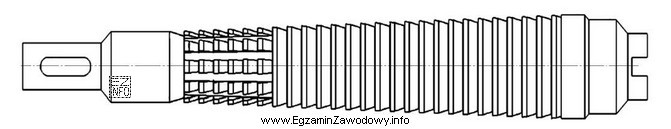

Na której obrabiarce stosowane jest narzędzie skrawające przedstawione na rysunku?
Ilustracja przedstawia narzędzie skrawające, które jest najprawdopodobniej przeciągaczem, używanym w obrabiarce do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przeciągarka pionowa służy do obróbki metodą przeciągania, w której charakterystyczne narzędzie (przeciągacz) ma szereg zębów o stopniowo rosnącej wysokości. Taka budowa pozwala usuwać naddatek w jednym przejściu, czego nie realizuje tokarka, frezarka ani wiertarka.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność rozpoznania narzędzia skrawającego na rysunku oraz dobrania do niego właściwej obrabiarki. Narzędzie stosowane na przeciągarce pionowej to typowo przeciągacz – narzędzie wieloostrzowe, w którym kolejne zęby mają stopniowo zwiększaną wysokość (lub odpowiednio kształt), dzięki czemu w trakcie jednego posuwu narzędzia realizowane jest kolejne "warstwowe" zdejmowanie naddatku.

Dlaczego poprawna jest odpowiedź "Przeciągarce pionowej."? Ponieważ przeciąganie jest procesem, w którym narzędzie o wielu zębach pracuje ruchem postępowym (w przeciągarce pionowej – w układzie pionowym). Konstrukcja przeciągacza i sposób skrawania odpowiadają właśnie tej obrabiarce.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Tokarce karuzelowej." Tokarka służy do toczenia, gdzie narzędzie tokarskie ma zwykle pojedyncze ostrze, a przedmiot wykonuje ruch obrotowy. Przeciągacz nie jest typowym narzędziem tokarskim i nie pracuje w takiej kinematyce.
  • "Frezarce bramowej." Frezarka wykorzystuje frezy (najczęściej obrotowe narzędzia wieloostrzowe) oraz ruchy robocze charakterystyczne dla frezowania. Przeciąganie różni się zasadą pracy i konstrukcją narzędzia.
  • "Wiertarce promieniowej." Wiertarka jest przeznaczona głównie do wiercenia i obróbek otworów narzędziami obrotowymi (wiertła, rozwiertaki, pogłębiacze). Przeciągacz nie odpowiada typowym operacjom wiertarskim.

Wskazówka egzaminacyjna: gdy na rysunku widzisz długie narzędzie z wieloma zębami ułożonymi "w szeregu" (często stopniowane), najpierw rozważ proces przeciągania i obrabiarkę przeciągarkę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przeciąganie w obróbce skrawaniem?
Przeciąganie to obróbka skrawaniem, w której narzędzie (przeciągacz) ma wiele kolejnych zębów skrawających. Zęby zwykle zdejmują naddatek stopniowo podczas jednego przejścia narzędzia względem przedmiotu, co pozwala uzyskać dokładny kształt i dobrą powtarzalność.
Jak rozpoznać przeciągacz na rysunku?
Najczęściej ma postać długiego narzędzia z szeregiem zębów ułożonych wzdłuż osi. Charakterystyczna jest "sekwencja" zębów (często o rosnącej wysokości lub zmiennym profilu), co sugeruje zdejmowanie naddatku etapami w jednym posuwie.
Dlaczego przeciągacz nie jest narzędziem tokarskim?
Toczenie opiera się na ruchu obrotowym przedmiotu i zwykle na narzędziu jednoostrzowym. Przeciągacz pracuje inaczej: ma wiele zębów i jest przeznaczony do ruchu postępowego w procesie przeciągania, typowym dla przeciągarek.
Jakie elementy najczęściej wykonuje się na przeciągarce?
Przeciąganie stosuje się m.in. do wykonywania dokładnych kształtów wewnętrznych i zewnętrznych, takich jak rowki wpustowe, wielowypusty, wielokąty czy profile specjalne. Metoda jest ceniona za powtarzalność i możliwość uzyskania wymaganego kształtu w jednym przejściu.
Kiedy wybiera się przeciągarkę pionową zamiast poziomej?
Dobór układu pionowego lub poziomego zależy od konstrukcji maszyny, gabarytów detalu i organizacji procesu. W praktyce układ pionowy bywa korzystny dla określonych typów operacji i ustawienia przedmiotu, ale kluczowe jest dopasowanie do narzędzia i wymaganej technologii.
Czy frezarka bramowa może zastąpić przeciągarkę?
Zwykle nie wprost. Frezowanie i przeciąganie to różne procesy: inne narzędzia, inna kinematyka i często inna ekonomika produkcji. Niektóre kształty da się wykonać frezowaniem, ale przeciąganie bywa szybsze i bardziej powtarzalne dla profili typowych dla przeciągaczy.
Jakie są typowe błędy na egzaminie przy rozpoznawaniu obrabiarek?
Częsty błąd to wybór obrabiarki "nawykowo" (np. tokarki) bez analizy cech narzędzia. Drugi błąd to mylenie narzędzi wieloostrzowych: frez (narzędzie obrotowe) vs przeciągacz (narzędzie do ruchu postępowego). Pomaga sprawdzić, jaki ruch roboczy sugeruje narzędzie.
Co odróżnia wiertarkę promieniową od przeciągarki w zastosowaniach?
Wiertarka promieniowa jest przeznaczona głównie do wykonywania i obróbki otworów narzędziami obrotowymi (np. wiertłami). Przeciągarka służy do przeciągania narzędziem wielozębnym w ruchu postępowym, często w celu uzyskania precyzyjnych profili, nie tylko otworów.
Jak dobrać obrabiarkę do narzędzia skrawającego na rysunku?
Najpierw rozpoznaj typ narzędzia (jednoostrzowe, frez obrotowy, wiertło, przeciągacz). Następnie dopasuj proces i kinematykę: toczenie wymaga obrotu przedmiotu, frezowanie obrotu narzędzia, wiercenie narzędzia osiowego, a przeciąganie – narzędzia z wieloma zębami pracującego ruchem postępowym.
Dlaczego w zadaniach z rysunkiem ważne są detale geometrii ostrzy?
Detale geometrii (np. układ zębów, stopniowanie, kształt części roboczej) wskazują na zasadę skrawania i typ procesu. W zadaniach egzaminacyjnych to właśnie te cechy odróżniają np. przeciągacz od frezu lub wiertła, dlatego warto je świadomie analizować zamiast zgadywać po ogólnym kształcie.
