KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2014



PYTANIE NR 16.

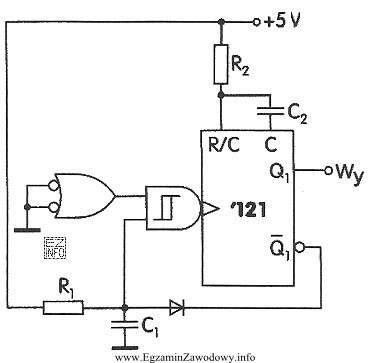

Na który parametr generatora fali prostokątnej, którego schemat przedstawiono na rysunku, mają wpływ elementy R2 i C2?
Na który parametr generatora fali prostokątnej, którego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie generatora fali prostokątnej z wykorzystaniem przerzutnika Schmitta, elementy R2 i C2 tworzą układ czasowy, który określa czas ładowania i rozładowywania kondensatora C2. Czas trwania stanu wysokiego jest zależny od stałej czasowej τ = R2*C2, która określa jak długo kondensator C2 będzie się ładował do momentu osiągnięcia napięcia przełączania przerzutnika. Zatem elementy R2 i C2 mają wpływ na czas trwania stanu wysokiego fali prostokątnej.
