W diagnostyce urządzeń elektronicznych bardzo ważna jest ocena wzrokowa elementów na płytce. Jednym z najczęstszych uszkodzeń spotykanych w praktyce serwisowej są awarie kondensatorów elektrolitycznych, szczególnie w sekcjach zasilania.

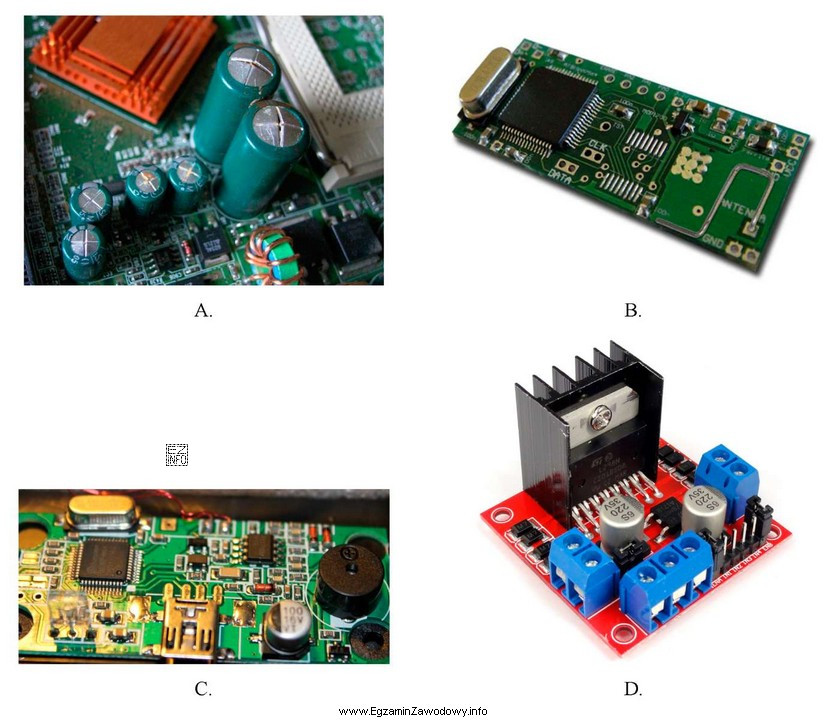

Odpowiedź "A." jest poprawna, ponieważ na tym fragmencie widać kondensatory elektrolityczne z wyraźnie wybrzuszonym (wypukłym) wieczkiem. Taki objaw zwykle wynika z przegrzania, starzenia lub przeciążenia (np. przepięć), które powodują wzrost ciśnienia wewnątrz obudowy. Nacięcia bezpieczeństwa na górze kondensatora mają umożliwić kontrolowane odpuszczenie ciśnienia, jednak samo wybrzuszenie jest już praktycznym sygnałem, że element jest niesprawny lub w zaawansowanej degradacji i powinien zostać wymieniony.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "B." przedstawia moduł, na którym elementy (układ scalony, rezonator) nie wykazują typowych, jednoznacznych śladów uszkodzeń mechanicznych ani termicznych. Brak wybrzuszeń, pęknięć czy wycieków.
- "C." pokazuje fragment z portem i elementami SMD; sama widoczność lutów nie przesądza o uszkodzeniu elementów. Bez charakterystycznych śladów (odspojenia, zwęglenia, pęknięć obudów) nie ma podstaw, by uznać elementy za "uszkodzone" tylko na podstawie wyglądu.
- "D." zawiera kondensatory o płaskich wieczkach, co typowo wskazuje na brak omawianego uszkodzenia (choć oczywiście kondensator może być elektrycznie niesprawny bez objawów wizualnych, to pytanie dotyczy uszkodzeń widocznych).
Wskazówka egzaminacyjna: jeśli pytanie dotyczy "widocznych uszkodzeń", szukaj cech jednoznacznych: wybrzuszeń, pęknięć, wycieków elektrolitu (białe/brązowe naloty), śladów przegrzania lub zwęglenia. Drobne wybrzuszenie też ma znaczenie – często jest wczesnym sygnałem awarii.
