Filtr stosowany w instalacji gazowej ma jedno podstawowe zadanie: wychwycić i usunąć zanieczyszczenia mechaniczne (np. drobiny rdzy, opiłki, pozostałości po pracach montażowych), zanim trafią one do wrażliwych elementów instalacji. Dzięki temu ogranicza się ryzyko zacięć, nieszczelności oraz nieprawidłowej pracy urządzeń.

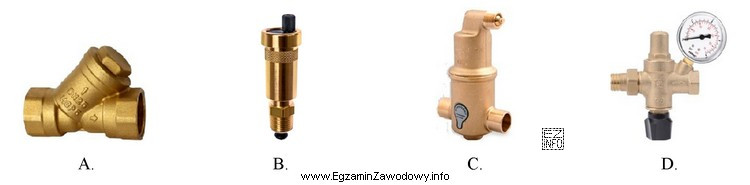

Jak rozpoznać filtr na rysunku/schemacie? W zależności od sposobu przedstawienia (symbol, widok zewnętrzny, przekrój) filtr zwykle ma cechy, które odróżniają go od zaworów i innych elementów:
- korpus z wydzieloną przestrzenią na wkład filtrujący (siatkę) – często wygląda jak "komora" wpięta w przewód,
- może być widoczny wkład/siatka w przekroju,
- często spotyka się oznaczenie kierunku przepływu (strzałka),
- w praktyce eksploatacyjnej filtr może mieć element umożliwiający czyszczenie/obsługę (np. korek/odmulacz), co bywa sygnalizowane kształtem korpusu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe? Pozostałe rysunki przedstawiają elementy, które nie pełnią funkcji filtracyjnej, nawet jeśli są częścią instalacji gazowej:
- mogą odpowiadać zaworowi (element odcinający), który steruje przepływem, ale nie zatrzymuje zanieczyszczeń,
- mogą odpowiadać reduktorowi (element regulujący ciśnienie), którego główną funkcją nie jest filtracja,
- mogą odpowiadać innym elementom armatury (np. złączkom, elementom pomiarowym), które nie zawierają wkładu filtrującego.
Wskazówka egzaminacyjna: gdy pytanie dotyczy "wychwytywania i usuwania zanieczyszczeń mechanicznych", szukaj na rysunku elementu, który ma wkład/siatkę lub komorę filtracyjną. Zawór będzie kojarzył się z odcinaniem (pokrętło/gniazdo), a reduktor z regulacją (sprężyna/membrana) – to inne funkcje niż filtracja.
