KWALIFIKACJA ROL2 - STYCZEŃ 2020

PYTANIE NR 33.

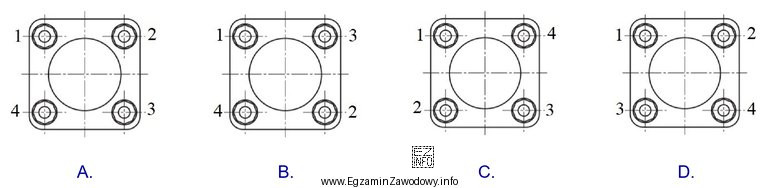

Na którym rysunku pokazano prawidłową kolejność dokręcania śrub pokrywy?
Ilustracja przedstawia cztery schematy dokręcania śrub pokrywy, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Prawidłowa kolejność dokręcania śrub pokrywy to zwykle dokręcanie naprzemienne (krzyżowe) i etapowe.
Zapewnia to równomierny docisk pokrywy i uszczelki, ogranicza odkształcenia oraz ryzyko nieszczelności. Rysunek poprawny przedstawia dociąganie "na przemian", a nie kolejno dookoła.

Pełne wyjaśnienie:

Prawidłowe dokręcanie śrub pokrywy (np. pokrywy zaworów, pokrywy przekładni, pokrywy obudowy) ma na celu uzyskanie równomiernego docisku na całym obwodzie i w miejscach mocowań. Jeżeli śruby dokręca się kolejno "po obwodzie" od jednej strony, pokrywa może zostać ściągnięta nierównomiernie, co sprzyja jej odkształceniu, punktowemu przeciążeniu uszczelki oraz powstawaniu nieszczelności.

Dlatego w praktyce serwisowej najczęściej stosuje się:

  • dokręcanie naprzemienne (krzyżowe) – przechodzenie między śrubami położonymi możliwie daleko od siebie ("na krzyż"), aby docisk rozkładał się równomiernie,
  • dokręcanie etapowe – najpierw wstępne dociągnięcie wszystkich śrub mniejszym momentem, a następnie dociągnięcie do wartości docelowej (zgodnie z instrukcją producenta),
  • w razie zaleceń: końcową kontrolę momentu w tej samej kolejności.

Odpowiedź wskazująca rysunek z właściwą kolejnością jest poprawna, jeśli pokazuje właśnie taki schemat: śruby są dokręcane naprzemiennie, a nie "po kolei" w jednym kierunku. Pozostałe schematy są błędne typowo wtedy, gdy skupiają docisk na jednej stronie, prowadzą do klinowania pokrywy lub nie zapewniają równomiernego ściskania uszczelki na całej powierzchni przylgni.

Wskazówka egzaminacyjna: gdy widzisz kilka rysunków kolejności, szukaj takiego, w którym numery "przeskakują" na przeciwległe śruby. To zwykle znak dokręcania krzyżowego, stosowanego dla elementów wymagających równego docisku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najczęściej stosuje się dokręcanie naprzemienne (krzyżowe) oraz etapowe. Chodzi o równomierny docisk pokrywy i uszczelki, bez "ściągania" elementu od jednej strony. Dzięki temu zmniejsza się ryzyko odkształceń i nieszczelności.
Dokręcanie kolejno po obwodzie może spowodować nierównomierny docisk: jedna strona zostaje dociśnięta wcześniej i mocniej. To sprzyja przekoszeniu pokrywy, punktowemu przeciążeniu uszczelki oraz wyciekom. Schemat krzyżowy rozkłada siły bardziej równomiernie.
To sposób dokręcania, w którym przechodzisz między śrubami położonymi możliwie "naprzeciwko" siebie. Zamiast iść w kółko, zmieniasz stronę mocowania, aby docisk narastał równomiernie. Stosuje się go szczególnie tam, gdzie liczy się szczelność i płaskość przylgni.
Etapowe dokręcanie stosuje się, gdy element wymaga równomiernego "ułożenia" na uszczelce. Najpierw wszystkie śruby dociąga się lekko (wstępnie), potem dopiero do docelowego momentu. Zmniejsza to ryzyko wykrzywienia pokrywy i ułatwia zachowanie szczelności.
Poprawny schemat zwykle pokazuje, że kolejne numery nie idą "po obwodzie", tylko przeskakują na przeciwległe śruby. To typowy znak dokręcania naprzemiennego/krzyżowego. Jeśli numery idą kolejno w jednym kierunku wokół pokrywy, często jest to schemat nieprawidłowy.
W praktyce zaleca się klucz dynamometryczny wszędzie tam, gdzie producent podaje moment dokręcania lub łatwo uszkodzić gwint/element (np. aluminiowa pokrywa). Bez kontroli momentu łatwo o zbyt słabe dokręcenie (wyciek) albo zbyt mocne (zerwany gwint, pęknięcie pokrywy).
Najczęstsze skutki to nieszczelność, "pocenie się" olejem, nierównomierne ściśnięcie lub uszkodzenie uszczelki, a także odkształcenie pokrywy. W skrajnych przypadkach może dojść do pęknięcia elementu albo uszkodzenia gwintów w korpusie, co komplikuje naprawę.
Uszczelka ma zapewnić szczelność między pokrywą a korpusem, ale działa poprawnie tylko przy równomiernym docisku. Jeśli docisk jest miejscowy, uszczelka może zostać zgnieciona w jednym miejscu, a w innym niedociśnięta. Dlatego kolejność i etapowość dokręcania są tak ważne.
Tak, schemat zależy od rozmieszczenia i liczby śrub, ale zasada jest podobna: dążyć do równomiernego docisku, zwykle przez dokręcanie naprzemienne. Przy większej liczbie śrub kolejność bywa "spiralna" od środka na zewnątrz lub w kilku przejściach, zgodnie z instrukcją serwisową.
Warto przećwiczyć rozpoznawanie schematów: krzyżowy, od środka na zewnątrz, etapowy. Ucz się też, dlaczego tak się dokręca (szczelność, brak odkształceń, ochrona gwintów). Dobrze działa analizowanie typowych przykładów z instrukcji napraw maszyn rolniczych.
info

To pytanie poprawnie rozwiązuje 51% zdających egzamin. trudne

Według specjalistów z branży: "Rysunek poprawny przedstawia dociąganie "na przemian", a nie kolejno dookoła."

Źródła:

  • Robert Bosch GmbH: "Bosch Automotive Handbook", 10th edition, rozdziały dotyczące połączeń śrubowych i procedur dokręcania (bolted joints/tightening sequences), 2018
  • Oberg, Jones, Horton, Ryffel: "Machinery's Handbook", 31st edition, zagadnienia połączeń śrubowych i zasad dokręcania, 2020

Materiały:

  • Instrukcje obsługi/napraw (serwisowe) producentów maszyn rolniczych – rozdziały o montażu pokryw i połączeniach śrubowych
  • Podręczniki z podstaw budowy i eksploatacji maszyn rolniczych (połączenia rozłączne, uszczelnienia)
  • Materiały szkoleniowe o kluczach dynamometrycznych i momentach dokręcania
