KWALIFIKACJA ELM2 - CZERWIEC 2016

PYTANIE NR 27.
Na którym rysunku pokazany jest przyrząd pomiarowy, którym bezpośrednio można wykryć przerwę w ciągłości linii abonenckiej?

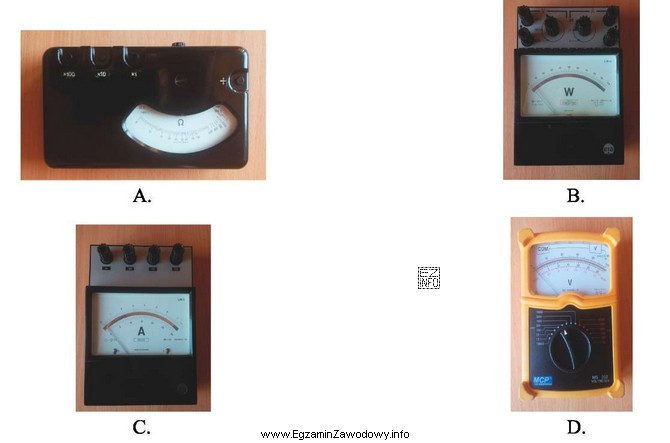

Ilustracja przedstawia cztery różne przyrządy pomiarowe, które mogą być używane w kontekście zawodowym przez elektroników,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przerwę w ciągłości linii wykrywa się bezpośrednio przez pomiar ciągłości lub rezystancji: sprawny odcinek daje małą rezystancję/sygnał ciągłości, a przerwa – brak sygnału i bardzo dużą rezystancję. Dlatego poprawna jest odpowiedź A, przedstawiająca przyrząd do testu ciągłości (omomierz/funkcja ciągłości multimetru).

Pełne wyjaśnienie:

"Przerwa w ciągłości" oznacza, że obwód jest otwarty: prąd nie może popłynąć, bo gdzieś w torze występuje rozłączenie (np. zerwana żyła, rozpięte złącze, brak styku). Najprostszą metodą bezpośredniego wykrycia takiej przerwy jest pomiar ciągłości albo pomiar rezystancji (Ω).

Przyrząd właściwy do takiego zadania (odpowiedź A) to miernik, który w trybie ciągłości/Ω podaje niewielkie napięcie testowe i ocenia, czy obwód jest zamknięty. W praktyce:

  • dla przewodu sprawnego (ciągłość) wynik to bardzo mała rezystancja lub sygnalizacja dźwiękowa (brzęczyk),
  • dla przerwy w obwodzie wskazanie jest bardzo duże (często "OL", "1" lub brak sygnału ciągłości).

Dlaczego pozostałe odpowiedzi nie pasują? Ponieważ nie służą do jednoznacznego, bezpośredniego badania ciągłości:

  • B – typowo przedstawia przyrząd, który nie mierzy rezystancji/ciągłości toru (może wskazywać inne wielkości lub służyć do innej diagnostyki), więc przerwa nie jest wykrywana wprost.
  • C – może odnosić się do pomiarów pośrednich (np. napięciowych) lub testów wymagających aktywnego sygnału; brak ciągłości nie jest wtedy jedyną możliwą przyczyną wyniku.
  • D – zwykle kojarzy się z urządzeniem, które nie ocenia stanu "zamknięty/otwarty" toru metodą omomierza; może prowadzić do błędnej interpretacji, bo wynik zależy od warunków pracy linii.

Wskazówka egzaminacyjna: szukaj na rysunku multimetru/omomierza lub symbolu funkcji Ω oraz (często) symbolu brzęczyka oznaczającego test ciągłości. To najczęstszy "bezpośredni" sposób stwierdzenia przerwy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Przerwa w ciągłości to otwarty obwód (brak połączenia elektrycznego). W pomiarze ciągłości miernik nie wyda sygnału dźwiękowego, a w pomiarze rezystancji zwykle pokaże bardzo dużą wartość lub komunikat typu "OL", co oznacza brak przepływu prądu testowego.
Test ciągłości podaje małe napięcie testowe i sprawdza, czy między sondami jest niska rezystancja. Gdy przewód lub połączenie jest sprawne, miernik zwykle piszczy. Używa się go do szybkiej kontroli przewodów, ścieżek, złączy i połączeń po montażu.
Najwygodniejsze jest ustawienie ciągłości (z symbolem brzęczyka), a gdy go nie ma – pomiar rezystancji (Ω). Przerwa da brak sygnału w teście ciągłości lub bardzo dużą rezystancję. To jest metoda bezpośrednia, bo bada sam tor przewodzący.
Wskaźnik napięcia pokazuje obecność napięcia, a nie ciągłość przewodu. Możesz mieć napięcie po jednej stronie przerwy i błędnie uznać, że tor jest sprawny. Do wykrycia przerwy potrzebujesz oceny połączenia elektrycznego (Ω/ciągłość), czyli pomiaru rezystancji toru.
Typowe błędy to: pomiar na zasilonym obwodzie, zły zakres multimetru, niedociśnięte sondy, pomijanie stanu złączy oraz mylenie przerwy z dużą rezystancją kontaktu. Pomaga odłączenie badanego odcinka od reszty układu i stabilne przyłożenie sond.
Zwykle tak, przynajmniej z jednej strony, aby uniknąć równoległych ścieżek przewodzenia przez elementy układu (rezystory, transformatory, układy scalone). W przeciwnym razie miernik może pokazać "ciągłość" mimo przerwy w konkretnym przewodzie, bo prąd testowy popłynie inną drogą.
Pomiar rezystancji jest lepszy, gdy chcesz ocenić nie tylko "jest/nie ma", ale też jakość połączenia (np. podwyższona rezystancja styku). Test ciągłości bywa zbyt "zero-jedynkowy". Pomiar Ω pozwala wykryć luźne zaciski i utlenione styki.
Najczęściej jest to multimetr z pokrętłem zakresów i gniazdami na przewody pomiarowe. Szukaj oznaczeń Ω (rezystancja) lub symbolu brzęczyka (ciągłość). Taki przyrząd ma dwie sondy pomiarowe i nie przypomina wskaźnika jednobiegunowego.
"OL" (over limit) albo "1" w wielu miernikach oznacza, że rezystancja jest poza zakresem pomiaru – zwykle bardzo duża. W praktyce często oznacza to przerwę w obwodzie, źle podłączone sondy lub brak kontaktu. Warto sprawdzić też, czy wybrano poprawny zakres.
Ćwicz identyfikację po wyglądzie: multimetr, miernik cęgowy, oscyloskop, generator, wskaźnik napięcia. Ucz się też symboli funkcji (Ω, brzęczyk, V, A). Najlepiej obejrzeć kilka realnych modeli i wykonać proste pomiary ciągłości na przewodach i złączach.
info

To pytanie poprawnie rozwiązuje 47% zdających egzamin. trudne

Według specjalistów z branży: "Przerwę w ciągłości linii wykrywa się bezpośrednio przez pomiar ciągłości lub rezystancji: sprawny odcinek daje małą rezystancję/sygnał ciągłości, a przerwa – brak sygnału i bardzo dużą rezystancję."

Materiały:

  • Notatki/rozdziały z metrologii elektrycznej: pomiar rezystancji i test ciągłości
  • Instrukcje obsługi dowolnego multimetru cyfrowego (sekcja: pomiar Ω i test ciągłości z brzęczykiem)
  • Ćwiczenia praktyczne: sprawdzanie ciągłości przewodów i złączy na stanowisku warsztatowym
