KWALIFIKACJA MEC9 - STYCZEŃ 2017

PYTANIE NR 30.

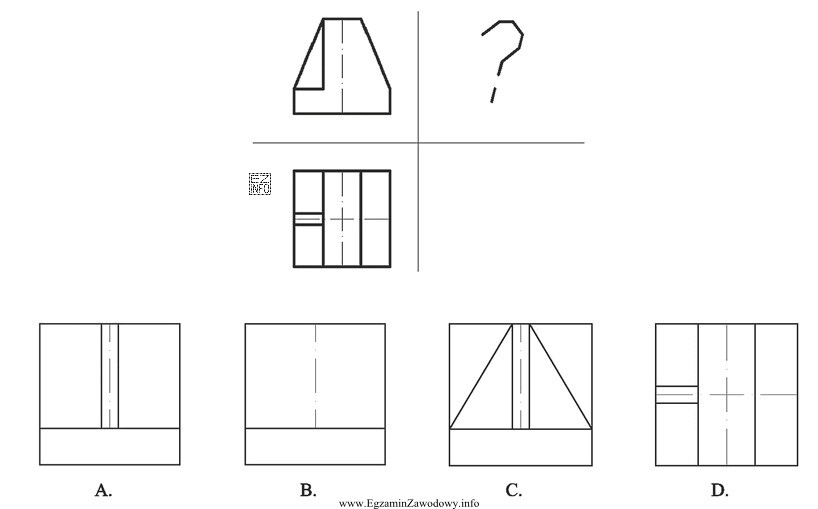

Na którym rysunku przedstawiono brakujący rzut modelu?
Ilustracja przedstawia zadanie z egzaminu zawodowego dla technika mechanika w kwalifikacji M44.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "A", ponieważ w rzutowaniu prostokątnym (metoda europejska) cecha widoczna jako dwie krótkie linie poziome w rzucie z góry musi dać w widoku bocznym odpowiadający jej pas/krawędzie w układzie pionowym. Wariant A jako jedyny zachowuje tę zgodność między rzutami.

Pełne wyjaśnienie:

W rzutowaniu prostokątnym metodą europejską (tzw. rzut pierwszy) każdy element bryły widoczny na jednym widoku ma jednoznaczne odzwierciedlenie na pozostałych rzutach: zmienia się tylko kierunek patrzenia, a nie sama geometria. Oznacza to, że charakterystyczne krawędzie, uskoki i pasy powierzchni muszą "przenieść się" między rzutami w sposób spójny.

W zadaniu rzut z góry pokazuje prostokątny obrys oraz wyodrębnioną środkową płaszczyznę (dwie dłuższe linie), a dodatkowo na lewym spadku widać dwie krótkie linie poziome. Taki zapis informuje o istnieniu cechy (np. krawędzi/żebra/rowka) biegnącej na tej skośnej powierzchni. Gdy przechodzimy do widoku bocznego, ta sama cecha nie "znika", tylko zmienia orientację w zależności od osi: to, co w rzucie z góry jest poziome, w rzucie bocznym często będzie widoczne jako linie pionowe, bo oglądamy wymiar wysokości (oś Z) zamiast głębokości.

Odpowiedź "prostokąt z pionowym pasem pośrodku" jest poprawna, bo odtwarza w widoku bocznym pionowe krawędzie/pas odpowiadający cechom zaznaczonym w rzucie z góry. Pozostałe propozycje wprowadzają niespójność: wariant z osią symetrii sugeruje symetrię, której nie uzasadnia uskok widoczny w rzucie głównym; wariant z trójkątem zmienia typ kształtu (zamiast pasa/krawędzi daje klinową figurę, niezgodną z informacją o pasie powierzchni); wariant z poziomym pasem lokalizuje cechę i kierunek linii tak, jakby odpowiadała ona innemu rzutowi lub innej powierzchni.

Wskazówka egzaminacyjna: porównuj zawsze cechy charakterystyczne (uskok, pas, krawędzie na spadku) i pilnuj zgodności wymiarów: szerokości są wspólne dla rzutu z przodu i z góry, a wysokości są wspólne dla rzutu z przodu i bocznego. Dzięki temu łatwo odrzucić odpowiedzi, które "dokładają" elementy nie wynikające z pozostałych widoków.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To sposób przedstawiania bryły 3D na rysunku 2D, w którym wykonuje się widoki (rzuty) na prostopadłe rzutnie. W metodzie europejskiej (rzut pierwszy) obiekt jest między obserwatorem a rzutnią, a rozmieszczenie widoków na arkuszu ma stałe zasady.
Sprawdź układ już podanych rzutów i standardowe rozmieszczenie w metodzie europejskiej. Jeśli masz rzut z przodu i z góry, to brakujący najczęściej jest rzut boczny. Należy dopasować go tak, by cechy i wymiary wspólne między widokami były zgodne.
Bo zmienia się kierunek patrzenia i "osi" widoku. Element biegnący w jednym kierunku na powierzchni może w innym rzucie być widoczny w kierunku wysokości. Kluczowe jest, że to ta sama krawędź/cecha, tylko oglądana z innej strony.
Najpierw przenieś elementy charakterystyczne: uskoki, pasy, krawędzie na spadkach, zarysy. Potem sprawdź zgodność: szerokość musi pasować między rzutem z góry i z przodu, a wysokość między rzutem z przodu i bocznym. Na końcu porównaj położenie cech (lewo/prawo).
To widok bryły oglądanej z lewej strony. W metodzie europejskiej jego położenie na arkuszu jest ustalone: zwykle umieszcza się go po prawej stronie rzutu głównego. Dzięki temu łatwiej zachować spójność i nie pomylić stron podczas czytania dokumentacji.
Typowe są: mylenie stron (lewy/prawy), ignorowanie cech z rzutu z góry, zakładanie symetrii mimo uskoku, oraz przenoszenie linii "1:1" bez zmiany orientacji wynikającej z innego kierunku patrzenia. Warto zawsze szukać cech unikalnych na bryle.
Częściowo tak, ale bez analizy geometrii jest to ryzykowne. Eliminacja ma sens, gdy wyraźnie widzisz, że odpowiedź dodaje element niewynikający z innych rzutów (np. oś symetrii lub trójkąt). Bezpieczniej jest dopasować konkretną cechę z jednego widoku do jej obrazu w drugim.
Najczęściej podczas weryfikacji rysunków przed wykonaniem detalu, przy przygotowaniu technologii (dobór operacji i mocowań) oraz w kontroli jakości. Brakujący lub błędny widok może spowodować niejednoznaczność, a to prowadzi do błędów wykonania i reklamacji.
Najlepiej szukać elementów niepowtarzalnych: uskoku, nietypowego spadku, dodatkowych krótkich linii na jednej powierzchni, czy wyraźnego pasa. Takie cechy trudno "przypadkiem" odtworzyć błędnie i pozwalają szybko sprawdzić, czy propozycja rzutu jest spójna z pozostałymi widokami.
Ćwicz seriami: (1) rozpoznanie widoków, (2) przenoszenie cech między rzutami, (3) szybkie odrzucanie odpowiedzi niespójnych. Pomaga rysowanie pomocniczych linii konstrukcyjnych i porównywanie wymiarów wspólnych. Warto też powtórzyć zasady metody europejskiej.
info

To pytanie poprawnie rozwiązuje 25% zdających egzamin. bardzo trudne

Eksperci podkreślają: "Wariant A jako jedyny zachowuje tę zgodność między rzutami."

Źródła:

  • PN-EN ISO 5456, Rysunek techniczny — Metody rzutowania (projekcje ortogonalne) — wymagania i zasady ogólne
  • ISO 5456, Technical drawings — Projection methods (orthographic projection principles)

Materiały:

  • Norma PN-EN ISO 5456 (metody rzutowania) – dział dotyczący rozmieszczenia widoków
  • Podręczniki i zbiory zadań z rysunku technicznego maszynowego (rzuty prostokątne)
  • Ćwiczenia z geometrii wykreślnej: wyznaczanie brakujących rzutów na siatce rzutni
