Wykonywanie płaszczy ochronnych izolacji z blachy wymaga nie tylko docięcia arkuszy, ale także nadania im kształtu: wykonania zagięć krawędzi, przetłoczeń lub dopasowania do obejm i połączeń. Do tego służy giętarka (w praktyce spotyka się m.in. giętarki/zaginarki do blach, krawędziarki, a także proste giętarki ręczne i stacjonarne).
Dlaczego właściwa jest odpowiedź D?

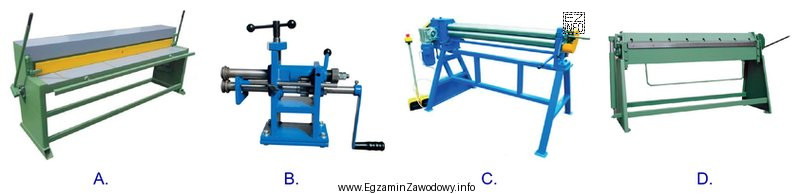

Rysunek oznaczony jako D przedstawia giętarkę – urządzenie, którego funkcją jest plastyczne ukształtowanie blachy przez jej zagięcie/wygięcie. Na typowym rysunku giętarki rozpoznaje się elementy odpowiadające za docisk i wykonanie gięcia (belka/segment giący, szczęka dociskowa, rolki lub mechanizm dźwigniowy), a nie element tnący.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- A – przedstawia urządzenie o innej funkcji niż gięcie (np. do cięcia, trasowania lub innej obróbki). Błąd wynika zwykle z utożsamiania każdej maszyny do blachy z giętarką.
- B – odpowiada narzędziu/maszynie, która może być używana w przygotowaniu elementów (np. do cięcia), ale nie wykonuje samego gięcia, czyli zmiany kąta/krzywizny blachy w kontrolowany sposób.
- C – przedstawia inną maszynę warsztatową (np. walcarkę do zwijania w cylindry), co bywa mylone z gięciem, bo oba procesy zmieniają kształt blachy. Walcowanie nadaje promień/kształt walcowy przez prowadzenie między rolkami, a gięcie typowo wykonuje zagięcie na linii.
Wskazówka egzaminacyjna: gdy pytanie dotyczy giętarki, szukaj na rysunku mechanizmu gięcia (docisk + element giący/rolki do kształtowania), a nie ostrza (cięcie) ani samego stołu roboczego. Najpierw nazwij funkcję urządzenia, dopiero potem dopasuj rysunek.
