KWALIFIKACJA BUD1 - CZERWIEC 2017

PYTANIE NR 4.
Na którym rysunku przedstawiono giętarkę widełkową?

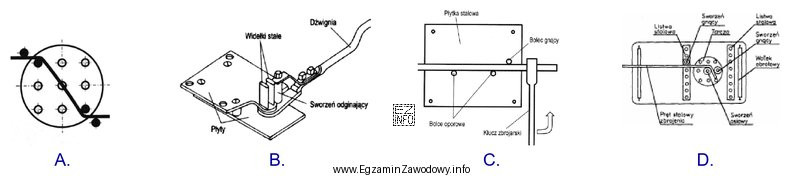

Ilustracja przedstawia cztery różne rysunki techniczne związane z narzędziami lub maszynami używanymi w zawodzie
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Giętarka widełkowa to narzędzie/urządzenie do gięcia prętów, rozpoznawalne po charakterystycznym elemencie roboczym w formie "widełek", które umożliwiają wykonywanie odgięć przez oparcie pręta i jego dociągnięcie. Poprawny wybór wskazuje rysunek przedstawiający właśnie taki układ roboczy.

Pełne wyjaśnienie:

Giętarka widełkowa służy do wykonywania odgięć prętów zbrojeniowych (np. przy przygotowaniu zbrojenia elementów żelbetowych). Jej rozpoznanie na rysunku opiera się na cechach konstrukcyjnych i elemencie roboczym, który ma postać "widełek" współpracujących z punktem podparcia pręta.

Odpowiedź "B" jest poprawna, ponieważ wskazuje rysunek, na którym widoczna jest giętarka o charakterystycznej budowie widełkowej: pręt podczas pracy jest stabilizowany i zaginany dzięki geometrii elementu przypominającego widełki, co odróżnia ją od innych rozwiązań.

Pozostałe odpowiedzi są niepoprawne, bo przedstawiają inne typy narzędzi lub urządzeń do kształtowania stali (albo elementy stanowiska pracy), które nie mają charakterystycznego układu widełek. Częsty błąd polega na utożsamianiu każdej "giętarki" z tym typem, mimo że różne konstrukcje (np. z innym układem trzpieni/ramion lub mechanizmem dźwigniowym) wyglądają podobnie w ogólnym zarysie.

Wskazówka egzaminacyjna: porównując rysunki, najpierw szukaj elementu roboczego (czy występują "widełki" i gdzie pręt jest oparty), a dopiero potem oceniaj pozostałe detale (dźwignia, podstawa, trzpienie). To ogranicza ryzyko wyboru na podstawie pierwszego wrażenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Giętarka widełkowa to narzędzie do gięcia prętów zbrojeniowych. Jej celem jest wykonywanie odgięć i zagięć w stali zbrojeniowej przez oparcie pręta i jego dogięcie przy użyciu elementu roboczego w kształcie "widełek". Ułatwia powtarzalne formowanie prętów.
Szukaj elementu roboczego przypominającego widełki oraz miejsca, w którym pręt jest podparty podczas gięcia. Kluczowe są detale: układ ramion/"widełek" i sposób prowadzenia pręta. Nie sugeruj się tylko tym, że urządzenie ma dźwignię lub wygląda jak "giętarka".
Wiele narzędzi do gięcia prętów ma podobny ogólny zarys (podstawa, ramię/dźwignia, punkt podparcia). Różnice są w szczegółach elementu roboczego. Na rysunkach uproszczonych detale bywają mało wyraźne, więc bez analizy "widełek" można wybrać błędny typ.
Giętarki wykorzystuje się do przygotowania kształtów prętów zgodnie z projektem: odgięć, haków, naroży oraz elementów powtarzalnych (np. fragmentów zbrojenia wymagających zagięć). W praktyce przyspiesza to prefabrykację zbrojenia i poprawia powtarzalność kształtów.
Dobór narzędzia zależy od średnicy pręta, gatunku stali i wymaganej dokładności gięcia. W praktyce używa się jej w zakresie przewidzianym dla danego narzędzia/urządzenia. Gdy pręty są grubsze lub wymagają większej siły, stosuje się rozwiązania o odpowiedniej wytrzymałości i mechanice.
Najczęściej wybierają odpowiedź na podstawie pierwszego skojarzenia ("to wygląda jak giętarka"), nie porównując detali wszystkich rysunków. Drugi błąd to ignorowanie elementu roboczego i skupienie na dźwigni lub podstawie. Pomaga metoda: najpierw cecha kluczowa, potem reszta.
Stanowisko powinno mieć stabilne ustawienie narzędzia/urządzenia, porządek w strefie pracy oraz miejsce na odkładanie prętów. Trzeba ograniczyć ryzyko zahaczenia o wystające elementy i zapewnić kontrolę nad odskokiem pręta podczas doginania. Praca powinna być wykonywana w sposób przewidywalny i powtarzalny.
Zawsze, gdy pytanie dotyczy rozpoznania narzędzia lub elementu sprzętu. Szybkie porównanie wszystkich opcji ogranicza błąd pierwszego wrażenia. Najlepiej sprawdzić po kolei: element roboczy, sposób prowadzenia pręta, punkt podparcia i kształt charakterystyczny (tu: "widełki").
Gięcia często wymagają pręty o zakończeniach kotwiących (haki/odgięcia), elementy narożne oraz części zbrojenia o zaprojektowanych zagięciach. W praktyce spotyka się to przy przygotowaniu zbrojenia belek, słupów i innych elementów, gdzie projekt przewiduje konkretne kształty prętów.
Tak. W tego typu zadaniach poprawna odpowiedź wynika z tego, co faktycznie przedstawiają rysunki A–D w arkuszu. Dlatego trzeba uważnie obejrzeć ilustrację i rozpoznać cechy urządzenia. Sama znajomość definicji pomaga, ale kluczowe jest dopasowanie jej do obrazu.
info

Około 52% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Poprawny wybór wskazuje rysunek przedstawiający właśnie taki układ roboczy."

Materiały:

  • Podręczniki i skrypty do robót zbrojarskich (dział: narzędzia i sprzęt zbrojarski)
  • Instrukcje producentów prostych giętarek ręcznych i stołowych (opis budowy i elementów roboczych)
  • Karty pracy/atlas narzędzi budowlanych używanych przez zbrojarza
