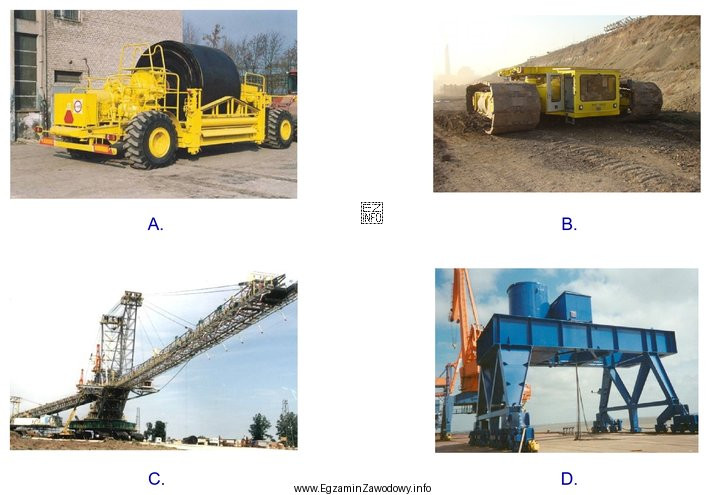

W zadaniu trzeba rozpoznać, na którym rysunku pokazano maszynę do transportu i wymiany taśmy przenośnikowej. Tego typu urządzenie jest używane podczas prac utrzymaniowych na ciągach taśmowych: pozwala dowieźć odcinek taśmy oraz bezpiecznie ją zwijać lub rozwijać w trakcie wymiany.
Cechy charakterystyczne takiej maszyny to przede wszystkim elementy związane bezpośrednio z taśmą:
- wyraźny bęben/nawijak (duża rolka, na której znajduje się taśma),
- konstrukcja ramowa lub pojazdowa przystosowana do transportu zwoju,
- rozwiązania umożliwiające prowadzenie taśmy podczas rozwijania/zwijania (rolki prowadzące, mocowania),
- brak typowych organów roboczych do urabiania (łyżek, wirników urabiających) czy intensywnego przeładunku materiału.
Odpowiedź wskazująca rysunek z maszyną posiadającą te cechy jest poprawna, ponieważ bezpośrednio odpowiada funkcji: transport i wymiana taśmy.
Dlaczego pozostałe rysunki nie pasują? Rysunki przedstawiające inne maszyny górnicze (np. urabiające, załadowcze, kruszące, przeładunkowe lub zwałujące) zwykle mają widoczny organ roboczy do pracy z urobkiem albo układy technologiczne niezwiązane ze zwijaniem taśmy. Nawet jeśli są częścią systemu transportowego, nie służą do przewożenia i przezbrajania samej taśmy, więc nie spełniają warunku z pytania.
Wskazówka egzaminacyjna: w pytaniach "na którym rysunku" szukaj najpierw jednego unikatowego elementu. Dla wymiany taśmy takim wyróżnikiem jest zwykle nawijak/bęben ze zwojem taśmy, bo występuje wąsko i jest silnie powiązany z funkcją urządzenia.
