KWALIFIKACJA BUD11 - CZERWIEC 2020



PYTANIE NR 30.

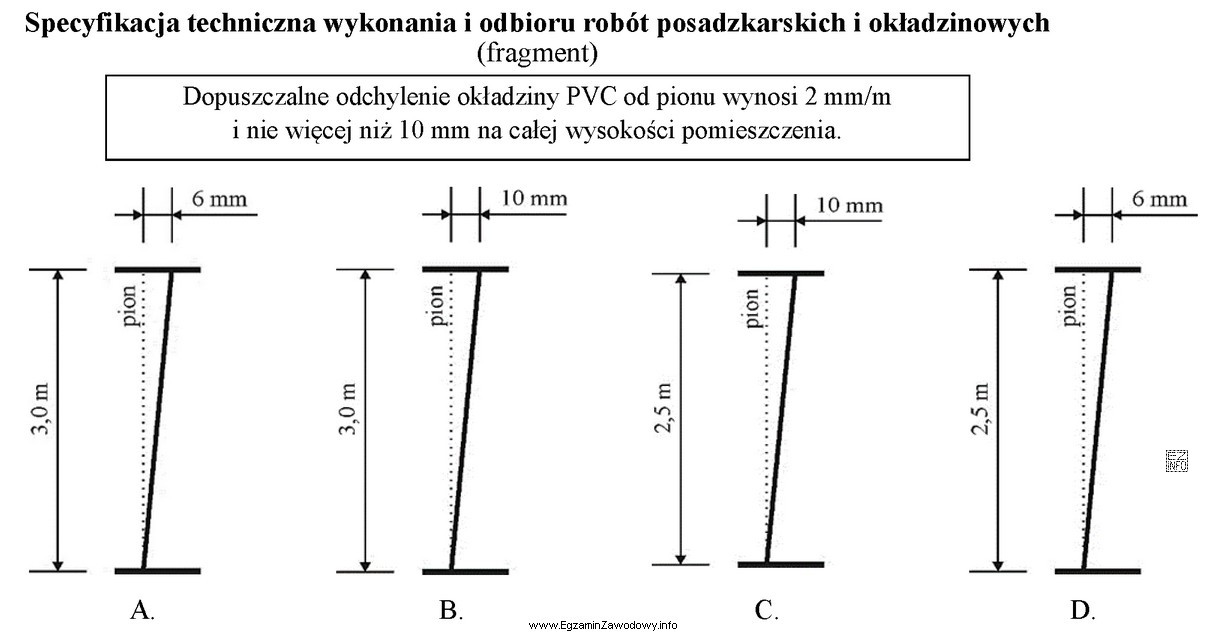

Na którym rysunku przedstawiono odchylenie okładziny z PVC od pionu zgodne z zamieszczoną specyfikacją techniczną?
Ilustracja przedstawia cztery rysunki techniczne (A, B, C, D) pokazujące różne sposoby montażu okładziny z PVC w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odchylenie od pionu ocenia się przez porównanie wartości pokazanej na rysunku (lub wynikającej ze skali/oznaczeń) z dopuszczalną tolerancją podaną w specyfikacji technicznej. Poprawna jest ta odpowiedź, która przedstawia odchylenie mieszczące się w wymaganym limicie, a pozostałe przekraczają dopuszczalną wartość.

Pełne wyjaśnienie:

W robotach okładzinowych (w tym przy okładzinach z PVC) jakość wykonania ocenia się m.in. poprzez sprawdzenie pionowości. Pionowość oznacza, że powierzchnia okładziny nie "ucieka" na boki wraz z wysokością. W specyfikacji technicznej (ST) zwykle zapisuje się dopuszczalne odchylenie od pionu, czyli maksymalną wartość, jaką można zaakceptować przy odbiorze.

Aby rozwiązać takie zadanie, trzeba wykonać dwa kroki:

  • Odczytać wymaganie ze specyfikacji: jaka jest dopuszczalna wartość odchylenia oraz ewentualnie na jakim odcinku pomiarowym obowiązuje (np. na określonej długości/na wysokości kondygnacji).
  • Porównać z rysunkami: każdy rysunek przedstawia inną wielkość odchylenia (wprost podaną liczbą, strzałką z wartością, skalą lub różnicą położeń krawędzi). Wybiera się ten rysunek, którego odchylenie nie przekracza limitu z ST.

Dlaczego pozostałe propozycje są błędne? Najczęściej prezentują:

  • odchylenie większe niż dopuszczalne, co oznacza niezgodność z wymaganiami odbiorowymi,
  • odczyt w innej skali/jednostce niż zakłada specyfikacja (błąd interpretacji rysunku),
  • albo pokazują inny rodzaj niezgodności (np. nierówność powierzchni) mylony z odchyleniem od pionu.

Wskazówka egzaminacyjna: zawsze najpierw ustal, czy ST podaje limit "globalny" (dla całej wysokości) czy limit na odcinku pomiarowym. Dopiero potem oceniaj rysunki. To ogranicza ryzyko wyboru odpowiedzi na podstawie intuicji, a nie kryterium z dokumentacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest odchylenie od pionu w okładzinach ściennych?
Odchylenie od pionu to miara, o ile okładzina "ucieka" od idealnej linii pionowej. W praktyce oznacza różnicę położenia okładziny na różnych wysokościach. Porównuje się je z tolerancją w specyfikacji technicznej, aby ocenić, czy wykonanie można odebrać.
Jak czytać specyfikację techniczną pod kątem tolerancji pionowości?
W specyfikacji szukaj zapisu o dopuszczalnym odchyleniu od pionu oraz informacji, na jakim odcinku ma być oceniane (np. na danej długości lub wysokości). Dopiero po ustaleniu limitu porównuj go z wartościami/oznaczeniami przedstawionymi na rysunkach.
Dlaczego w zadaniach pojawia się kilka rysunków z różnymi odchyleniami?
To typowy sposób sprawdzenia umiejętności interpretacji dokumentacji: jeden rysunek spełnia warunek tolerancji, a pozostałe go przekraczają lub pokazują inny przypadek. Zadanie testuje, czy potrafisz zastosować wymaganie ze specyfikacji, a nie tylko "na oko" ocenić prostotę.
Jakie błędy najczęściej popełnia się przy ocenie odchylenia od pionu na rysunku?
Najczęstsze pomyłki to: nieuwzględnienie skali, mylenie odchylenia od pionu z nierównością/płaskością oraz odczyt wartości dla niewłaściwego odcinka pomiarowego. Często też wybiera się rysunek "wyglądający najlepiej", zamiast sprawdzić zgodność z limitem ze specyfikacji.
Czy odchylenie od pionu to to samo co odchylenie od płaszczyzny?
Nie. Odchylenie od pionu dotyczy kierunku pionowego (czy element jest "postawiony prosto"), a odchylenie od płaszczyzny dotyczy równości powierzchni (falowania, wybrzuszeń). Na rysunkach i w specyfikacji te wymagania mogą występować oddzielnie, z innymi limitami.
Kiedy w praktyce kontroluje się pionowość okładzin z PVC?
Pionowość kontroluje się na bieżąco podczas montażu (żeby nie kumulować błędu) oraz przed odbiorem robót. Wczesna kontrola pozwala skorygować ustawienie rusztu, podłoża lub elementów mocujących, zanim okładzina zostanie całkowicie zamknięta.
Jakie narzędzia pomagają sprawdzić odchylenie od pionu na budowie?
W praktyce stosuje się m.in. poziomicę z libellą pionu, pion murarski, łaty kontrolne oraz lasery krzyżowe/pionowe. Dobór narzędzia zależy od dostępności miejsca i wymaganej dokładności. Wynik kontroli należy odnieść do tolerancji zapisanej w dokumentacji robót.
Co zrobić, gdy okładzina z PVC przekracza dopuszczalne odchylenie od pionu?
Trzeba ustalić przyczynę (np. krzywe podłoże, zły montaż profili, błędne dystanse) i zastosować korektę: regulację elementów nośnych, poprawę podłoża, ponowne ustawienie i zamocowanie fragmentu okładziny. Przy odbiorze przekroczenie tolerancji zwykle skutkuje koniecznością poprawy.
Dlaczego skala na rysunku ma znaczenie przy takim pytaniu egzaminacyjnym?
Skala decyduje, czy odczytana na rysunku różnica położeń odpowiada rzeczywistej wartości odchylenia. Bez uwzględnienia skali łatwo zaniżyć lub zawyżyć wynik i wybrać rysunek niezgodny ze specyfikacją. Na egzaminie zawsze sprawdzaj, czy wartości są podane wprost, czy wynikają z proporcji.
Jak przygotować się do zadań z tolerancji w robotach wykończeniowych?
Ćwicz czytanie krótkich zapisów specyfikacji (limity, warunki pomiaru) i porównywanie ich z rysunkami. Warto rozwiązywać zadania, w których kilka wariantów różni się tylko nieznacznie, bo to uczy dokładności. Przygotuj też listę pojęć: pionowość, poziom, płaskość, odchyłka.
