KWALIFIKACJA ELE2 - CZERWIEC 2019

Odgiętka do zabezpieczenia przewodu przechodzącego przez otwór w obudowie to element osprzętu montażowego, którego podstawową funkcją jest ochrona mechaniczna izolacji w miejscu, gdzie przewód styka się z krawędzią otworu. Krawędzie blachy lub tworzywa mogą działać jak "nóż" podczas drgań, ruchu przewodu lub dociągania go przy montażu, co z czasem może doprowadzić do przetarcia izolacji i awarii.

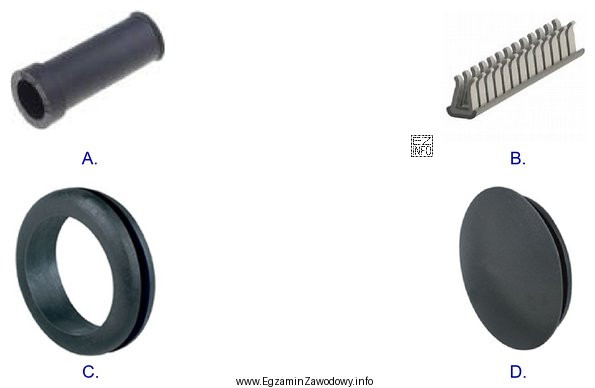

Poprawny wybór rysunku wymaga rozpoznania cech typowych dla odgiętki/przelotki ochronnej:

• element jest umieszczany w otworze obudowy lub na jego krawędzi,
• zapewnia gładkie przejście dla przewodu (zaokrąglenie, kołnierz, pierścień),
• jego rola nie polega na zaciskaniu przewodu ani na zapewnieniu szczelności gwintu, tylko na ochronie przed uszkodzeniem.

Pozostałe rysunki w tego typu zadaniach często przedstawiają elementy o innej funkcji, które bywają mylone z odgiętką:

• dławik kablowy – kojarzy się z przejściem przez obudowę, ale jego główną rolą jest uszczelnienie i odciążenie przewodu,
• uchwyty, opaski i przepusty innego typu – mogą prowadzić przewód, ale nie chronią krawędzi otworu w typowy sposób,
• złączki/końcówki – dotyczą zakończeń przewodu, a nie przejścia przez otwór.

W praktyce montażowej dobór odgiętki/przelotki jest istotny zwłaszcza w obudowach metalowych, w których ryzyko przetarcia izolacji jest większe. Na egzaminie warto kierować się zasadą: jeśli element "otula" krawędź otworu i tworzy łagodne prowadzenie przewodu, to najpewniej jest to odgiętka ochronna.
