W pomiarach wychyleń (odchylenia od pionu) komina przemysłowego kluczowe jest takie rozmieszczenie stanowisk, aby wynik nie był "jednokierunkowy". Wychylenie ma charakter przestrzenny, więc aby wiarygodnie je opisać, dąży się do pozyskania informacji co najmniej w dwóch niezależnych kierunkach (praktycznie: w dwóch płaszczyznach o kierunkach możliwie prostopadłych).
Co oznacza "optymalne usytuowanie" w sensie metodycznym?
- Niezależność kierunków – stanowiska nie powinny leżeć praktycznie na jednej prostej względem osi komina, bo wtedy pomiar jest słabo wrażliwy na część składowych wychylenia.
- Korzystna geometria – dąży się do takich kątów celowania i relacji odległości, które ograniczają wpływ błędów obserwacji na wynik (zbyt "ostre" lub zbyt "płaskie" kąty mogą pogarszać dokładność).
- Warunki obserwacji – istotna jest widoczność wybranych punktów na kominie (np. znaków kontrolnych), bezpieczeństwo pracy oraz możliwość stabilnego założenia stanowisk.

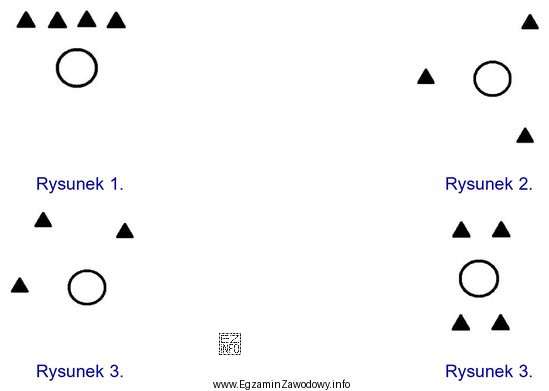

Odpowiedź "Na rysunku 2." jest poprawna, ponieważ (zgodnie z założeniem zadania) to właśnie ten schemat przedstawia układ stanowisk spełniający powyższe kryteria: zapewniający możliwość oceny wychylenia w dwóch kierunkach oraz unikający konfiguracji degenerujących (np. niemal współliniowych).
Pozostałe propozycje są typowo uznawane za gorsze, gdy pokazują układ z jedną stroną obserwacji, zbyt małą/niekorzystną bazę albo stanowiska ustawione tak, że informacja o wychyleniu redukuje się do jednego kierunku. Taki wybór zwiększa ryzyko, że część rzeczywistego odchylenia nie zostanie uchwycona lub zostanie obarczona większą niepewnością.
Wskazówka egzaminacyjna: analizując rysunki, szukaj układu "przekątnego" lub "krzyżowego" względem komina (dwa niezależne kierunki obserwacji) i unikaj schematów, w których wszystkie stanowiska "patrzą" prawie z tej samej linii.
