Pytanie sprawdza umiejętność rozpoznawania oznaczeń graficznych materiałów na rysunku technicznym. W praktyce budowlanej (także przy robotach betoniarskich i zbrojarskich) takie oznaczenia pomagają szybko ustalić, z jakiego materiału wykonano element w przekroju i czy jest to odmiana szczególna (np. beton lekki) oraz czy element jest przewidziany jako zbrojony.

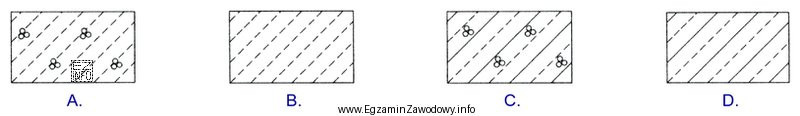

Odpowiedź "C" jest poprawna, ponieważ przedstawia wzór szrafury wraz z dodatkowymi symbolami wypełnienia (widoczne drobne znaki w polu). To zestawienie cech jest typowe dla sytuacji, gdy sam "ogólny" wzór betonu jest uzupełniany znakami wskazującymi konkretny rodzaj betonu lub jego odmianę.
Dlaczego pozostałe odpowiedzi są błędne:
- "B" przedstawia jedynie ukośne linie przerywane bez dodatkowych symboli. Brak cech rozróżniających odmianę (np. lekkość) lub złożoność materiału w porównaniu do wariantów z dodatkowymi znakami.
- "A" zawiera dodatkowe symbole, ale ma inny układ podstawowej szrafury niż wariant wskazywany jako właściwy dla betonu lekkiego zbrojonego w tym zadaniu. To może odpowiadać innemu materiałowi lub innej odmianie betonu.
- "D" ma naprzemienne linie ciągłe i przerywane, ale bez dodatkowych symboli wypełnienia. Jest to zbyt "ogólne" oznaczenie w porównaniu z wariantem, który wskazuje na szczególny rodzaj betonu.
Wskazówka egzaminacyjna: przy pytaniach o beton lekki i/lub zbrojenie zwracaj uwagę na drobne znaki wypełnienia i różnice między linią ciągłą a przerywaną. Najczęstszy błąd to wybór pola, które ma "najładniejszą" szrafurę, bez sprawdzenia, czy występują symbole różnicujące materiał.
