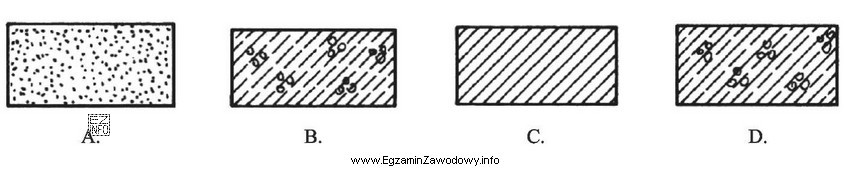

Pytanie wymaga rozpoznania oznaczenia graficznego tynku przedstawionego na jednym z czterech rysunków. W dokumentacji budowlanej i wykonawczej materiały oraz warstwy (w tym warstwy wykończeniowe) oznacza się umownymi symbolami, najczęściej w postaci kreskowania, faktury lub znaku graficznego. Tynk jest typową warstwą wykończeniową, więc jego symbol powinien sugerować cienką warstwę na powierzchni elementu, a nie np. strukturę kruszywa, układ cegieł czy zbrojenie.
Jak podejść do takiego zadania na egzaminie:
- Sprawdź charakter symbolu: czy wygląda jak oznaczenie warstwy na powierzchni (wykończenie), czy jak oznaczenie materiału "w środku" przekroju (np. beton, mur, izolacja).
- Porównaj z typowymi legendami: w praktyce projektowej symbole warstw wykończeniowych są powtarzalne w obrębie rysunków i legend; tynk bywa opisywany jako warstwa na licu ściany/stropu.
- Nie myl tynku z betonem lub murem: na przekrojach beton i mur często mają inne, charakterystyczne sposoby kreskowania/tekstury, związane z materiałem konstrukcyjnym, a nie z wykończeniem.
- Zwróć uwagę na skalę: tynk jest zwykle cienką warstwą; symbol, który wygląda jak masywne wypełnienie całego elementu, częściej dotyczy materiału konstrukcyjnego niż tynku.
Dlaczego pozostałe odpowiedzi mogą kusić, ale są błędne: część symboli na rysunkach bywa do siebie podobna (zwłaszcza w małej skali lub przy słabej jakości wydruku). Uczniowie często wybierają "znany" wzór bez zastanowienia, czy dotyczy warstwy wykończeniowej, czy materiału konstrukcyjnego. W tej klasie zadań kluczowa jest umiejętność odróżnienia: (1) symboli powierzchni/okładzin/wykończeń od (2) symboli materiałów w przekroju.
W praktyce zawodu betoniarza-zbrojarza umiejętność czytania oznaczeń warstw jest przydatna, bo pozwala zrozumieć, które powierzchnie będą tynkowane, a które pozostają np. jako beton licowy lub będą przygotowane pod inne roboty wykończeniowe. To ułatwia planowanie robót i współpracę z innymi branżami na budowie.
