Na mapie do celów projektowych (MDP) uzbrojenie terenu przedstawia się za pomocą znaków umownych. W tego typu zadaniach kluczowe jest jednoczesne rozpoznanie:
- rodzaju sieci (tu: sieć gazowa),
- statusu obiektu (projektowany vs istniejący),
- parametru liczbowego (tu: średnica 50 mm), który bywa dopisywany przy symbolu lub w jego pobliżu.

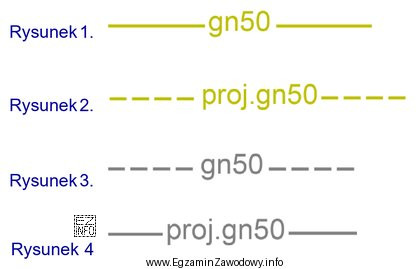

Odpowiedź "Na rysunku 2." jest poprawna, ponieważ przedstawia znak umowny odpowiadający projektowanemu przewodowi gazowemu wraz z oznaczeniem średnicy 50 mm. W praktyce geodezyjnej ma to znaczenie przy analizie kolizji, uzgodnieniach projektowych oraz czytaniu i opracowywaniu treści MDP.
Dlaczego pozostałe odpowiedzi są niepoprawne? Ponieważ wskazują rysunki prezentujące inne oznaczenia niż wymagane w pytaniu. Typowe pomyłki to:
- wybranie symbolu sieci gazowej, ale istniejącej (bez cechy "projektowany"),
- wybranie symbolu innej sieci (np. wodociągowej/kanalizacyjnej) o podobnym przebiegu graficznym,
- zignorowanie parametru 50 mm i kierowanie się wyłącznie wyglądem linii.
Wskazówka egzaminacyjna: najpierw rozpoznaj branżę sieci, następnie sprawdź, czy symbol dotyczy projektu, a dopiero na końcu zweryfikuj parametr liczbowy (średnicę). Taka kolejność ogranicza błędy wynikające z podobieństwa znaków.
