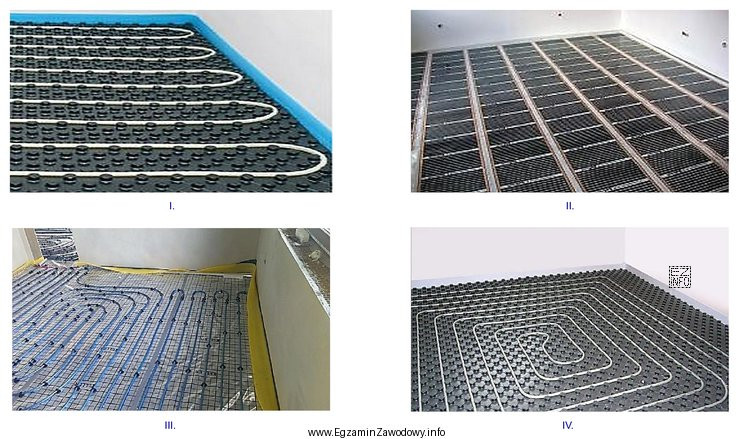

W ogrzewaniu podłogowym spotyka się m.in. dwa typowe sposoby układania pętli: meandrowy oraz ślimakowy (spiralny). Zadanie polega na rozpoznaniu, który rysunek przedstawia układ ślimakowy.
W układzie ślimakowym rura zasilająca jest prowadzona w kierunku środka pola grzewczego, a następnie rura powrotna wraca na zewnątrz, zwykle biegnąc równolegle i blisko odcinków zasilania. Dzięki temu "cieplejsze" fragmenty (bliżej zasilania) sąsiedztwem równoważą się z "chłodniejszymi" (bliżej powrotu), co w praktyce daje bardziej równomierny rozkład temperatury posadzki.
Odpowiedź "IV." jest właściwa, ponieważ przedstawia charakterystyczną spiralę, w której kolejne zwoje tworzą pary sąsiadujących odcinków (zasilanie i powrót) biegnących obok siebie. Taki obraz jest typowy dla układu ślimakowego.
Pozostałe rysunki nie pasują do układu ślimakowego, gdyż pokazują inne prowadzenie pętli: zwykle meander (wężyk) z równoległymi pasami bez "parowania" zasilania z powrotem na całej powierzchni albo układ o innej geometrii, w którym nie ma spiralnego dojścia do środka i powrotu prowadzonego obok. Przy rozwiązywaniu zadań tego typu warto szukać jednej cechy diagnostycznej: czy na rysunku widać spiralę oraz czy zasilanie i powrót są poprowadzone obok siebie na większości powierzchni.
