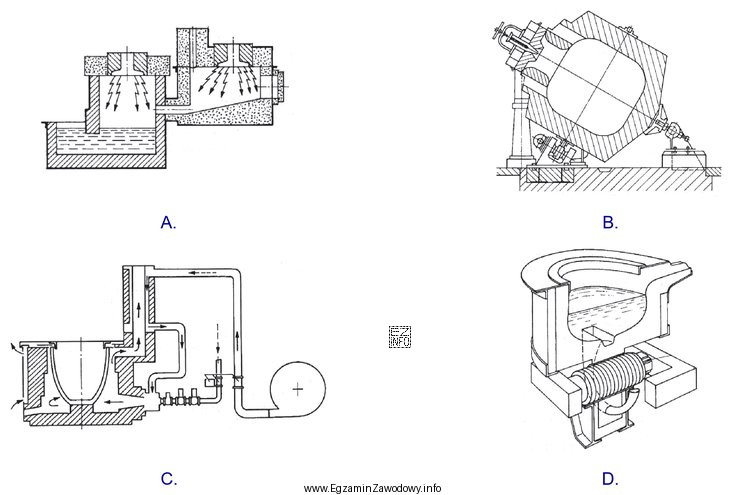

Pytanie sprawdza umiejętność identyfikacji typu pieca topialnego na rysunku. W praktyce odlewniczej nazwa "rdzeniowo-kanałowy" odnosi się do konstrukcji, w której kluczowe są dwie cechy: kanał topialny (wydzielona, zwykle wąska droga przepływu ciekłego metalu) oraz element "rdzeniowy" związany z obwodem magnetycznym i sposobem sprzężenia pola z metalem.
Dlatego poprawnym wyborem jest ten rysunek, na którym widać:
- kanał odróżniający tę konstrukcję od typowego pieca tyglowego (gdzie metal znajduje się zasadniczo w jednym "tyglu" bez wydzielonego kanału pracy),
- układ induktora współpracujący z kanałem (koncepcyjnie: element wzbudzający prądy w ciekłym metalu),
- cechę "rdzeniową" – rozwiązanie konstrukcyjne obwodu magnetycznego/rdzenia widoczne na przekroju lub schemacie.
Rysunki niepoprawne w takim zadaniu zwykle przedstawiają inne, często mylone typy urządzeń:
- schemat pieca tyglowego – bez wyodrębnionego kanału, z metalem głównie w tyglu,
- schemat pieca łukowego lub płomieniowego – rozpoznawalny po elektrodach/palnikach i komorze, a nie po kanale indukcyjnym,
- schemat pieca indukcyjnego bez kanału (warianty konstrukcyjne, w których nie ma wyraźnej "pętli"/przewężenia kanałowego).
Wskazówka egzaminacyjna: zanim wybierzesz rysunek, porównaj wszystkie cztery pod kątem jednego kryterium naraz (najpierw "czy jest kanał?", potem "czy jest element rdzeniowy/obwód magnetyczny?"). To ogranicza błąd intuicyjnego podobieństwa i wybór na podstawie pojedynczego detalu.
