Podtrzymka (często spotykana także pod nazwą luneta tokarska) jest osprzętem tokarki używanym wtedy, gdy obrabiany wałek jest na tyle długi i smukły, że podczas toczenia może się uginać lub wpadać w drgania. Takie zjawiska pogarszają dokładność wymiarową, jakość powierzchni oraz mogą utrudniać bezpieczne prowadzenie procesu.

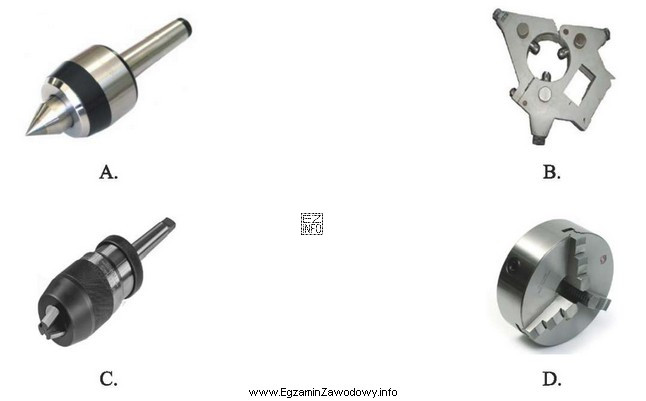

Prawidłowy rysunek przedstawiający podtrzymkę powinien pokazywać element, który:
- jest przeznaczony do zamocowania na tokarskim łożu albo na suporcie,
- ma regulowane punkty podparcia (najczęściej trzy, rozmieszczone wokół wałka),
- umożliwia podparcie wałka przy jednoczesnym jego obrocie (często przez rolki lub odpowiednio ukształtowane końcówki śrub dociskowych).
Odpowiedzi niepoprawne typowo przedstawiają inne elementy osprzętu tokarskiego lub mocowania, które nie spełniają funkcji stabilizacji długiego, obracającego się wałka w trakcie toczenia. Częstą pomyłką jest wskazanie elementu, który "wygląda jak podpora", ale w praktyce nie ma regulowanych punktów podparcia albo nie jest przewidziany do pracy z obracającym się detalem.
Wskazówka egzaminacyjna: jeśli na rysunku widzisz pierścień/ramę z kilkoma śrubami regulacyjnymi zakończonymi rolkami lub klockami, które otaczają wałek i pozwalają go ustabilizować w trakcie obrotu, to jest to cecha charakterystyczna podtrzymki.
