Spoina pachwinowa to spoina wykonywana w narożu pomiędzy łączonymi elementami (najczęściej blachami) w złączach narożnych lub teowych. Jej istotą jest to, że materiał spoiny wypełnia kąt między powierzchniami elementów, tworząc w przekroju typowy kształt zbliżony do trójkąta (pachwiny).
W zadaniach z rozpoznawania rysunku trzeba zwrócić uwagę na dwa elementy jednocześnie:
- Układ blach – czy tworzą naroże (90°) lub układ teowy, gdzie jedna blacha dochodzi do drugiej "od boku".
- Kształt i położenie spoiny – czy spoina znajduje się w narożu i faktycznie je wypełnia (a nie leży w szczelinie czołowej jak w spoinie doczołowej).

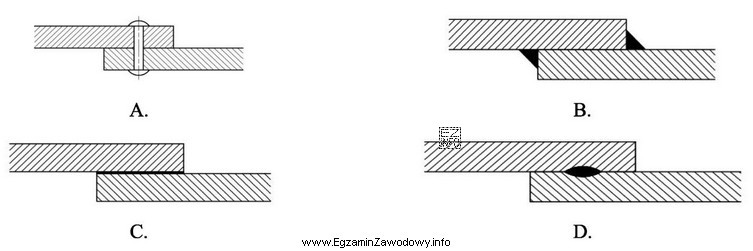

Odpowiedź "B." jest poprawna, ponieważ wskazany rysunek przedstawia połączenie blach, w którym spoiwo zostało ułożone w narożu i tworzy charakterystyczną geometrię spoiny pachwinowej. Pozostałe odpowiedzi są niepoprawne, bo pokazują inne sytuacje: typową pułapką jest pomylenie spoiny pachwinowej ze spoiną doczołową (gdy elementy są łączone "czołami" i spoina wypełnia szczelinę na linii styku) albo z połączeniem zakładkowym, gdzie spoiny mogą występować na krawędziach zakładki, lecz geometria złącza i przekroju spoiny jest inna.
Wskazówka egzaminacyjna: jeśli masz wątpliwości, poszukaj na rysunku miejsca, w którym dwie powierzchnie blach tworzą kąt. Jeżeli w tym kącie widoczny jest "klin" metalu spoiny, to najczęściej jest to właśnie spoina pachwinowa.
