W silniku trójfazowym asynchronicznym uzwojenia stojana tworzą trzy "gałęzie" fazowe. Połączenie w gwiazdę rozpoznaje się po tym, że jeden koniec każdego z trzech uzwojeń jest połączony razem w jeden wspólny punkt, nazywany punktem gwiazdowym (neutralnym). Trzy pozostałe końce uzwojeń są wyprowadzone na zaciski i to do nich doprowadza się trzy fazy zasilania.

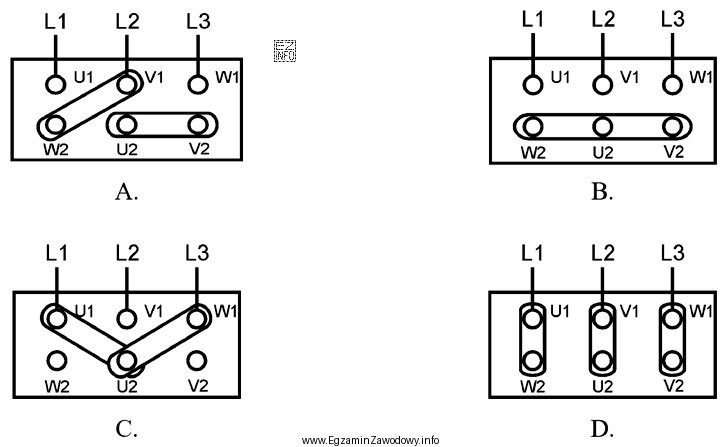

Na schematach zacisków (często oznaczanych jako U1, V1, W1 oraz U2, V2, W2) typowy układ gwiazdy polega na zmostkowaniu razem trzech zacisków należących do "drugich" końców uzwojeń (np. U2–V2–W2), natomiast fazy L1, L2, L3 podaje się na pozostałe zaciski (np. U1, V1, W1). Kluczowe jest więc to, że powstaje jedno wspólne połączenie trzech końców, a nie trzy połączenia tworzące zamkniętą pętlę.
Dlaczego pozostałe rysunki bywają błędne?
- Schemat w trójkąt łączy uzwojenia "w pierścień" (koniec jednego uzwojenia z początkiem następnego), więc nie ma jednego wspólnego punktu.
- Inne błędne warianty mogą pokazywać zmostkowanie niewłaściwych zacisków (np. połączenie faz z punktem wspólnym lub łączenie dwóch końców zamiast trzech), co nie tworzy gwiazdy.
- Czasem spotyka się rysunki z niepełnym mostkowaniem (tylko dwa końce zwarte), co również nie spełnia definicji gwiazdy.
W praktyce rozpoznanie gwiazdy jest proste: szukasz jednego miejsca, gdzie schodzą się trzy uzwojenia. Jeśli schemat nie pokazuje takiego wspólnego węzła, nie jest to połączenie w gwiazdę.
