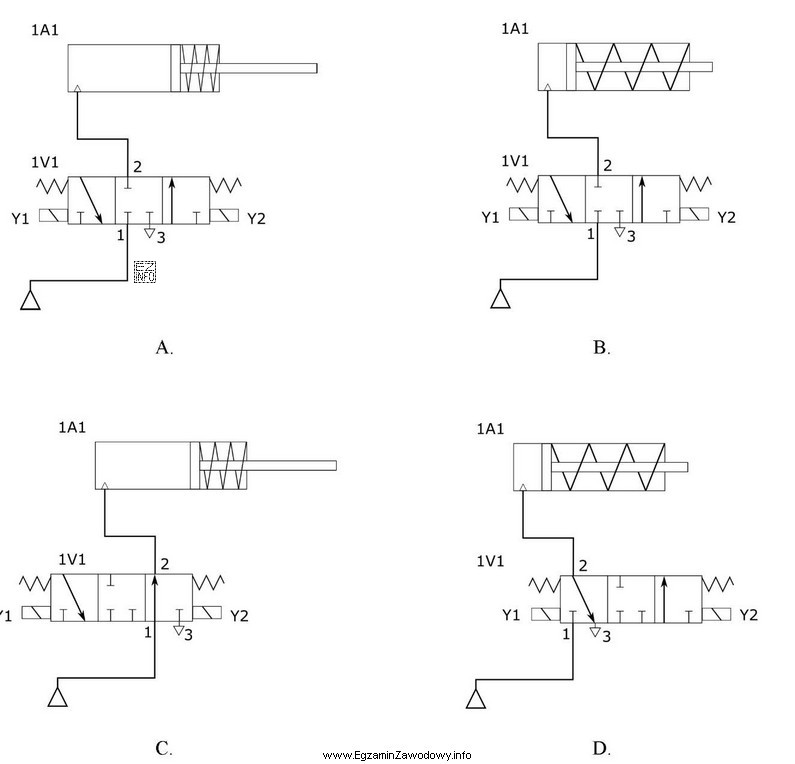

Schemat pneumatyczny służy do jednoznacznego opisania działania układu: skąd pochodzi sprężone powietrze, jak jest przygotowane, jak przebiega sterowanie oraz jaki element wykonawczy (np. siłownik) realizuje ruch. "Prawidłowo narysowany" oznacza zwykle, że rysunek jest zgodny z przyjętą symboliką oraz pokazuje połączenia umożliwiające rzeczywistą pracę układu bez sprzeczności.
Na co zwraca się uwagę przy ocenie poprawności schematu:
- Symbolika elementów: zawory rozdzielające, dławiące, zwrotne, elementy przygotowania powietrza i siłowniki powinny być przedstawione rozpoznawalnymi symbolami, a nie dowolnymi rysunkami.
- Spójność połączeń: zasilanie powinno trafiać do właściwych portów, a wyjścia odpowietrzające nie mogą być pomylone z liniami zasilania. Linie połączeń muszą odpowiadać funkcji elementu.
- Logika działania: układ powinien dawać się "prześledzić" krok po kroku (np. sterowanie zaworem powoduje zasilenie odpowiedniej komory siłownika). Jeśli połączenia sugerują działanie niemożliwe (np. jednoczesne zasilenie i odpowietrzenie tego samego toru bez elementu pośredniego), schemat jest błędny.
- Jednoznaczność: schemat nie powinien pozostawiać wątpliwości, co jest zasilaniem, co sterowaniem, a co wyjściem roboczym. Nieczytelne krzyżowania i "urwane" linie bez sensu funkcjonalnego są typowym błędem.
Dlaczego pozostałe rysunki bywają uznawane za niepoprawne: często zawierają pomylenie portów zaworu, nieprawidłowe przedstawienie elementu (np. zły typ rozdzielacza lub brak wymaganych przyłączy), błędne prowadzenie linii sterujących albo niespójność między symbolem a tym, jak element miałby działać w rzeczywistości. Inną częstą pułapką jest wybór rysunku "ładniejszego" graficznie, mimo że połączenia nie odpowiadają funkcji układu.
Wskazówka egzaminacyjna: oceniaj schemat w stałej kolejności: (1) źródło i przygotowanie powietrza, (2) element sterujący (zawór), (3) element wykonawczy (siłownik), (4) odpowietrzenia i ewentualne elementy regulacji (dławiki). Taka procedura ogranicza błędy nieuwagi.
