Naczynie wzbiorcze (zwykle przeponowe) w instalacji solarnej ma za zadanie przejąć przyrost objętości czynnika grzewczego wynikający z nagrzewania się obiegu kolektorów. W praktyce oznacza to ograniczenie skoków ciśnienia, zmniejszenie ryzyka częstego otwierania zaworu bezpieczeństwa oraz stabilniejszą pracę pompy obiegowej w grupie solarnej.

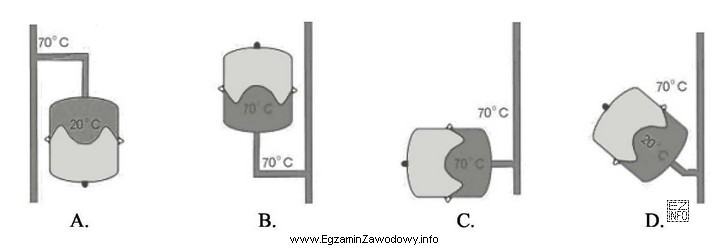

Za prawidłowy uznaje się taki schemat podłączenia, w którym naczynie jest wpięte w właściwy punkt hydrauliczny obiegu (taki, który zapewnia możliwie stabilne ciśnienie odniesienia i nie zaburza pracy pompy). Właśnie ten warunek spełnia odpowiedź "A".
Typowe błędy przedstawiane na schematach (dlatego pozostałe rysunki są niepoprawne) dotyczą m.in.:
- wpięcia w miejscu przypadkowym – bez uwzględnienia strony pracy pompy i stabilności ciśnienia,
- wpięcia w punkt, który sprzyja zapowietrzaniu lub utrudnia prawidłowe odpowietrzenie obiegu,
- wpięcia w miejsce o niekorzystnych warunkach temperaturowych, co może pogarszać trwałość elementów lub powodować niepożądane zjawiska w obiegu.
W zadaniach egzaminacyjnych warto analizować rysunek metodycznie: (1) ustalić kierunek przepływu, (2) rozpoznać pompę i jej stronę ssawną/tłoczną, (3) sprawdzić, czy naczynie jest wpięte tak, by "widziało" zmiany objętości całego obiegu, a nie tylko fragmentu, oraz (4) upewnić się, że schemat nie sugeruje podłączenia, które może maskować problemy z ciśnieniem lub odpowietrzeniem. Taka analiza prowadzi do wyboru "A".
