Przekaźnik elektromagnetyczny to element elektromechaniczny, w którym prąd płynący przez cewkę wytwarza pole magnetyczne. Pole to przyciąga kotwicę (ruchomy element ferromagnetyczny), co powoduje mechaniczne przełączenie styków. Dlatego na rysunku lub symbolu przekaźnika zwykle da się wskazać dwie kluczowe części: cewkę (elektromagnes) oraz zestyki.

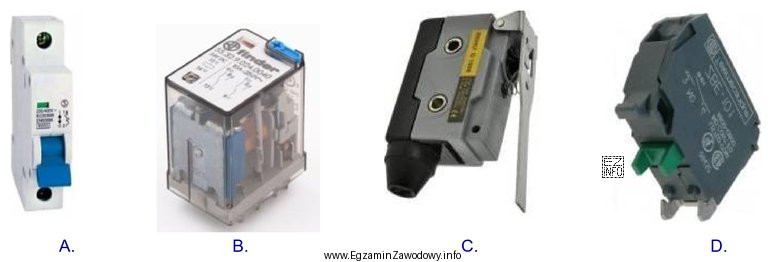

W zadaniu poprawną odpowiedzią jest rysunek, na którym widać cechy typowe dla przekaźnika: część sterującą w postaci cewki/rdzenia oraz część łączeniową w postaci styków, które zmieniają stan pod wpływem działania elektromagnesu. Jeżeli na danym rysunku widoczne są jedynie styki bez elementu napędowego, może to sugerować wyłącznik mechaniczny lub inny łącznik. Z kolei elementy takie jak bezpieczniki, złącza czy rezystory nie mają układu cewka–kotwica i nie realizują przełączenia styków w wyniku przyciągania magnetycznego.
Jak eliminować typowe pomyłki podczas egzaminu:
- Najpierw szukaj na rysunku cewki (zwoje/uzwojenie) albo oznaczenia cewki na schemacie.
- Następnie sprawdź, czy obok są styki (NO/NC/przełączne), które są powiązane z cewką.
- Odróżnij przekaźnik od stycznika: oba są elektromagnetyczne, ale stycznik bywa większy i przeznaczony do większych prądów; w zadaniu zwykle liczą się jednak cechy konstrukcyjne "cewka + styki".
W praktyce mechanika precyzyjnego umiejętność rozpoznania przekaźnika ułatwia montaż, diagnozę i serwis układów sterowania w urządzeniach, gdzie przekaźniki realizują funkcje załączania, blokad i sygnalizacji.
