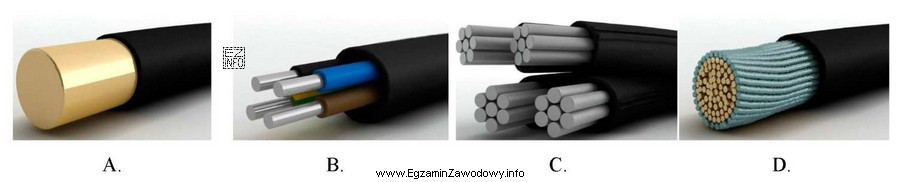

Pytanie sprawdza umiejętność rozpoznania przewodu elektroenergetycznego stosowanego do przyłączy napowietrznych na podstawie rysunku. W praktyce przewody przeznaczone do prowadzenia na zewnątrz budynków muszą mieć konstrukcję dostosowaną do oddziaływań środowiskowych (promieniowanie UV, opady, wahania temperatury) oraz do sposobu podwieszenia i prowadzenia w przęsłach.
Przy rozwiązywaniu tego typu zadań warto zastosować stały schemat analizy rysunku:
- Przeznaczenie: czy przewód wygląda na typowo zewnętrzny/elektroenergetyczny, a nie instalacyjny do wnętrz?
- Konstrukcja: czy widoczny jest układ żył spotykany w przewodach przyłączeniowych (np. wiązka/skręt, przekroje typowe dla zasilania, element nośny lub samonośna konstrukcja)?
- Izolacja i powłoka: czy rysunek sugeruje izolację i powłokę właściwą dla pracy na powietrzu, a nie np. cienką izolację przewodów instalacyjnych?
- Typowe pomyłki: nie mylić z kablami ziemnymi (masywna powłoka, często pancerz/ekran) ani z przewodami do odbiorników (giętkie linki, opony gumowe).
Odpowiedź poprawna wskazuje rysunek przewodu, którego konstrukcja odpowiada zastosowaniu napowietrznego przyłącza do budynku mieszkalnego. Pozostałe odpowiedzi są błędne, gdy przedstawiają przewody o przeznaczeniu instalacyjnym (do wnętrz), kable przeznaczone do układania w ziemi lub przewody giętkie do zasilania urządzeń, które nie są typowo stosowane jako przewody przyłączeniowe w układzie napowietrznym.
Na egzaminie warto zapamiętać: "przyłącze napowietrzne" zwykle oznacza przewód o wyraźnie elektroenergetycznym charakterze i konstrukcji dostosowanej do ekspozycji na warunki zewnętrzne oraz do podwieszenia.
