KWALIFIKACJA ELE2 - WRZESIEŃ 2015 (test 2)

Prawidłowa odpowiedź: C

Do lokalizowania trasy przebiegu przewodów instalacyjnych pod tynkiem stosuje się lokalizator przewodów (często nazywany też wykrywaczem instalacji/wykrywaczem przewodów). Jego zadaniem jest wskazanie, gdzie w ścianie znajdują się przewody (a często także elementy metalowe lub drewniane), aby ograniczyć ryzyko przewiercenia przewodu oraz ułatwić prace modernizacyjne.

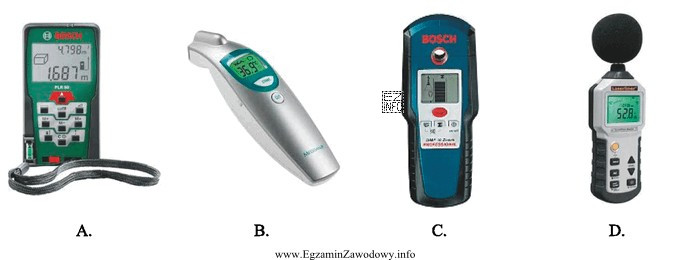

Po czym rozpoznać taki przyrząd na rysunku?

• Jest to urządzenie typowo "ręczne", przykładane do ściany.
• Zwykle ma obudowę z wyraźnym miejscem prowadzenia wzdłuż ściany, a wynik sygnalizuje diodami, wskaźnikiem lub sygnałem dźwiękowym.
• W wielu rozwiązaniach spotyka się układ nadajnik–odbiornik (generator sygnału i sonda), ale w zastosowaniach budowlanych często wystarcza sam wykrywacz do ścian.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

• A – typowy przyrząd pomiarowy lub kontrolny może mierzyć napięcie, prąd, rezystancję albo ciągłość, ale nie służy do wyznaczania przebiegu przewodu pod tynkiem.
• B – przyrządy do pomiarów parametrów izolacji/ciągłości lub testery instalacji wskazują stan elektryczny obwodu, natomiast nie pokazują geometrii trasy przewodu w ścianie.
• D – urządzenia warsztatowe lub pomiarowe o innym przeznaczeniu (np. do sprawdzania obecności napięcia, pomiarów uniwersalnych) nie realizują funkcji lokalizacji przewodów w materiale budowlanym.

Wskazówka egzaminacyjna: jeśli pytanie brzmi o "trasę przebiegu przewodów pod tynkiem", szukaj na rysunkach urządzenia przeznaczonego do skanowania ściany, a nie miernika elektrycznego podłączanego przewodami pomiarowymi do obwodu.
