Głębokość otworu to wymiar osiowy mierzony od powierzchni bazowej (np. czoła detalu) do dna otworu. Do takiego pomiaru potrzebny jest przyrząd, który:
- ma bazę opieraną stabilnie o krawędź/ powierzchnię wokół otworu,
- posiada element pomiarowy wchodzący do otworu wzdłuż jego osi (np. pręt, trzpień, sonda),
- pozwala na odczyt wyniku w milimetrach z odpowiednią rozdzielczością.

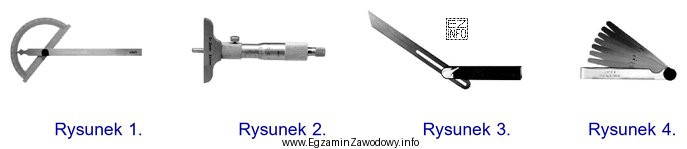

Odpowiedź "Na rysunku 2." jest poprawna, ponieważ wskazuje przyrząd przeznaczony do pomiaru głębokości – rozpoznaje się go po obecności elementu, który można wsunąć w głąb otworu i oprzeć bazę na powierzchni detalu.
Pozostałe odpowiedzi są błędne, gdy przyrządy na tych rysunkach nie zapewniają pomiaru głębokości (często służą do pomiaru wymiarów zewnętrznych, wewnętrznych lub długości/średnicy). Typowe nieporozumienie polega na utożsamianiu "otworu" z pomiarem jego średnicy – do tego używa się innych elementów pomiarowych niż do głębokości. Na egzaminie warto najpierw podkreślić słowo "głębokości", a dopiero potem szukać na rysunku cechy konstrukcyjnej odpowiadającej temu rodzajowi pomiaru.
