Reduktor (często nazywany też regulatorem) ciśnienia gazu ziemnego to urządzenie, którego zadaniem jest obniżenie i stabilizacja ciśnienia gazu do wartości wymaganej dla dalszej części instalacji. W praktyce spotyka się go m.in. w punktach redukcyjno-pomiarowych oraz w układach, gdzie konieczne jest utrzymanie stałego ciśnienia wyjściowego mimo wahań po stronie zasilania.

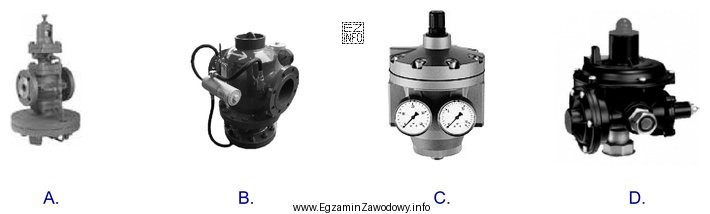

W zadaniach egzaminacyjnych urządzenie to rozpoznaje się najczęściej po charakterystycznych cechach konstrukcyjnych widocznych na rysunku:
- korpus z wyraźnie zaznaczoną częścią regulacyjną,
- element nastawy (np. śruba/pokrętło lub pokrywa komory sprężyny),
- często komora membranowa (w reduktorach membranowych) i/lub osłona sprężyny,
- króćce wlotu i wylotu (czasem zaznaczony kierunek przepływu),
- w niektórych wykonaniach dodatkowe przyłącza pomocnicze (np. impulsowe), zależnie od typu regulatora.
Poprawna odpowiedź w tym pytaniu to ta, która wskazuje rysunek przedstawiający urządzenie o powyższej funkcji i budowie. Pozostałe propozycje zwykle odpowiadają elementom, które bywają mylone z reduktorem: zaworom odcinającym (mają dźwignię/pokrętło, ale nie mają typowej komory regulacyjnej), filtrom gazu (często mają kielich/obudowę wkładu filtracyjnego), albo innym kształtkom/armaturze, które nie realizują stabilizacji ciśnienia.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, zadaj sobie pytanie: czy ten element może utrzymywać stałe ciśnienie wyjściowe? Jeśli na rysunku widzisz tylko element do otwierania/zamykania przepływu albo element "przelotowy" bez części regulacyjnej, to najpewniej nie jest reduktorem.
