Anteny reflektorowe paraboliczne są antenami kierunkowymi. Ich cechą rozpoznawczą jest czasza (reflektor) o kształcie zbliżonym do paraboloidy, której zadaniem jest skupienie/ukierunkowanie energii elektromagnetycznej.

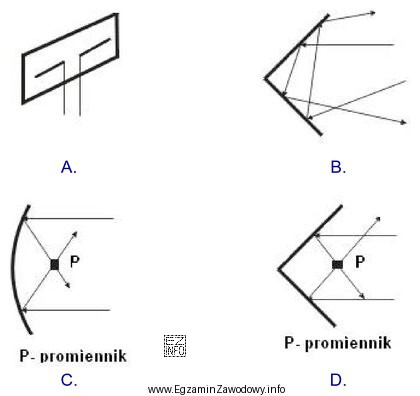

Kluczowym elementem, który pozwala rozpoznać taki typ anteny na rysunku, jest promiennik (zasilacz) umieszczony przed czaszą, w obszarze jej ogniska. W praktyce promiennik jest podtrzymywany ramionami (uchwytem) i "patrzy" w stronę środka czaszy. Taki układ jest charakterystyczny m.in. dla anten satelitarnych oraz rozwiązań radioliniowych, gdzie liczy się duży zysk i wąska wiązka.
Dlaczego pozostałe typowe opcje zadań obrazkowych bywają mylone?
- Antena prętowa (dookólna) nie ma czaszy; jest smukła, a jej promieniowanie zwykle nie jest skupiane reflektorem.
- Antena panelowa bywa płaska i również kierunkowa, ale nie ma wyraźnej czaszy parabolicznej ani promiennika w ognisku paraboli.
- Antena siatkowa może wyglądać jak "ażurowa czasza"; nadal jest to odmiana reflektora, ale rozpoznanie zależy od tego, czy widać konstrukcję reflektora oraz zasilanie w ognisku. W zadaniu egzaminacyjnym zwykle jedna ilustracja jednoznacznie pokazuje klasyczną czaszę paraboliczną z promiennikiem.
Wskazówka egzaminacyjna: szukaj na rysunku dwóch elementów jednocześnie: (1) czaszy oraz (2) promiennika umieszczonego centralnie przed nią. Sama "kierunkowość" nie wystarcza, bo panel i siatka też mogą być kierunkowe.
